Descriere generală

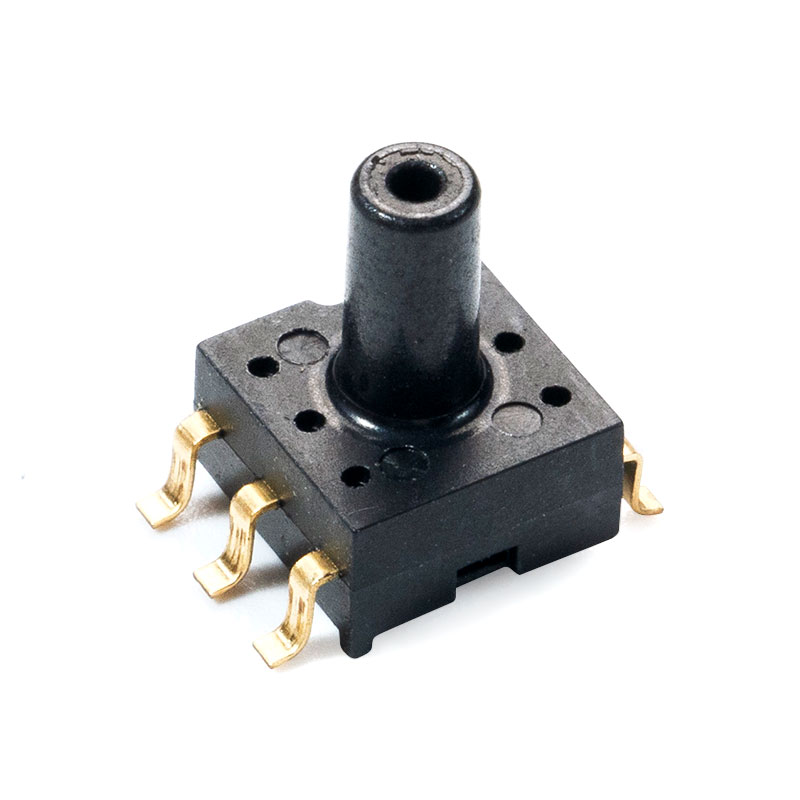

Seria MCP-H10 este un pachet de dimensiuni mici (SOP) cu o duză, care integrează amplificarea semnalului, neliniaritatea și compensarea temperaturii pentru senzorii de presiune piezoresistivi din siliciu. Senzorul de presiune din seria MCP-H10 este un produs care utilizează tehnologia avansată MEMS și este conceput special pentru electronice de larg consum și aplicații medicale. Senzorul de presiune poate fi lipit direct pe o placă PCB, oferind un semnal de ieșire de tensiune analogic precis și de mare amplitudine, care este proporțional cu presiunea aplicată.
Caracteristici
Domeniu de măsurare: -100kPa ~ 1000kPa
Ieșire analogică absolută cu o gamă liniară largă (valori tipice de 0,5V~4,5V) (notă: tensiunea de ieșire poate fi personalizată)
Tensiune de alimentare 5,0 V (3,3 V opțional)
Interval de temperatură de funcționare -20 până la 85 ℃
Interval de temperatură de depozitare -40 până la 125 ℃
Aplicații tipice
Utilizare industrială: presostate și componente pneumatice
Uz medical: tensiometru, generator de oxigen
Detectarea nivelului apei la aparatele de uz casnic: mașini de spălat, mașini de spălat vase, aspiratoare
Controlul presiunii aerului: camere curate și camere pentru fumat
Altele: dispozitiv de detectare a presiunii medii a aerului
Performanța structurii
Cip sensibil la presiune: silicon
Sârmă de plumb: sârmă de aur
Carcasă de etanșare: material PPS
Pin: placat cu cupru cu aur
Greutate neta: aproximativ 0,3 grame
Descrierea produsului

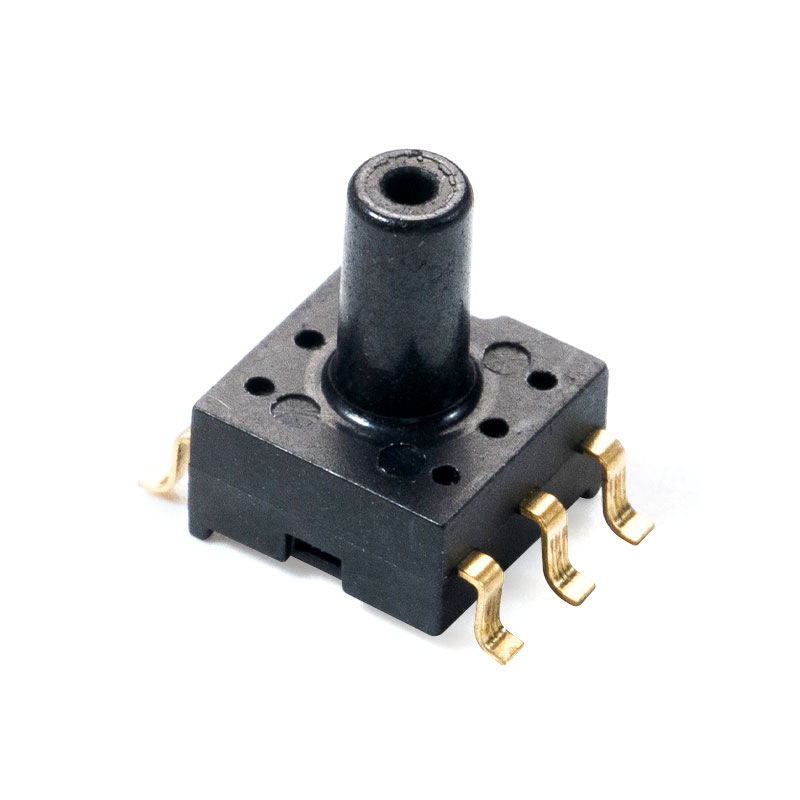

Seria MCP-H11 este un produs cu senzor de presiune diferențială cu o dimensiune mică a pachetului (SOP) cu un singur port tub, un amplificator intern integrat și compensare de presiune și temperatură în mai multe etape. Vizând în principal piețele de consum și de aplicații medicale.
Senzori de presiune de ieșire digitali de înaltă performanță (24 de biți) și temperatură (24 de biți) proiectați pentru a satisface cele mai stricte cerințe ale clienților OEM.
Caracteristic
Interval de măsurare: -100kPa ~ 1000kPa
Ieșire I2C cu gamă liniară largă
Alimentare cu tensiune largă (3V-5,5V)
Interval de temperatură de lucru -20 până la 85 ℃
Interval de temperatură de depozitare -40 până la 125 ℃
Aplicații tipice
Utilizare industrială: presostate și componente pneumatice
Uz medical: tensiometru, concentrator de oxigen
Controlul presiunii aerului: camera curata si camera pentru fumatori
Altele: dispozitiv de detectare a presiunii medii a aerului
Greutate neta: aproximativ 0,3 grame
Aplicații tipice
Utilizare industrială: presostate și componente pneumatice
Uz medical: tensiometru, concentrator de oxigen
Controlul presiunii aerului: camera curata si camera pentru fumatori
Altele: dispozitiv de detectare a presiunii medii a aerului
Greutate neta: aproximativ 0,3 grame
