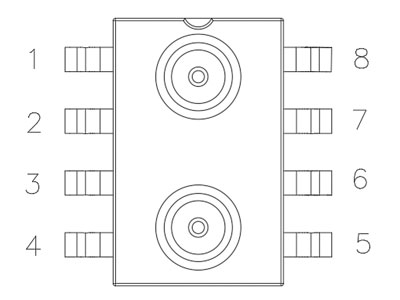

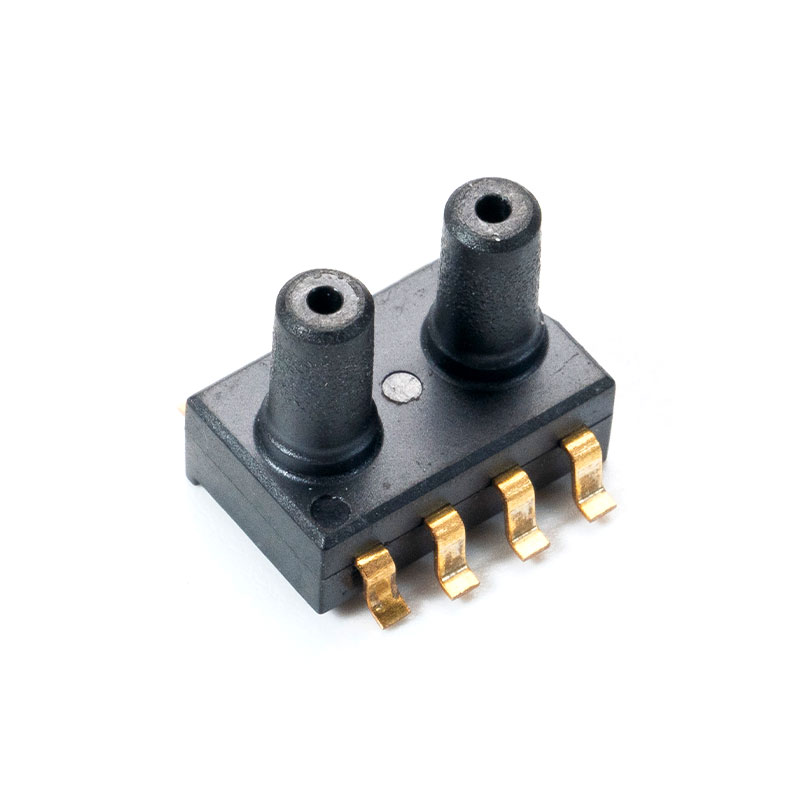

Configurație pin (MCP-H20)
| Descrieri |  | NU. | Simbol | Definiție |
| P1 P2 | 1 | N/C | Nu conectați la circuite externe sau la masă | |
| 2 | VDD | Sursa de alimentare | ||
| 3 | OUT | Tensiune de ieșire | ||
| 4 | N/C | Nu conectați la circuite externe sau la masă | ||
| 5 | N/C | Nu conectați la circuite externe sau la masă | ||
| 6 | N/C | Nu conectați la circuite externe sau la masă | ||
| 7 | N/C | Nu conectați la circuite externe sau la masă | ||
| 8 | GND | Teren |
Specificații tehnice (MCP-H20)
Parametrii electrici
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Vs=5,0 V (seria MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3 V (seria MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Curent de lucru | eu o | — | 3 | mADC | |
| Precizie (0℃ până la 85℃) | — | — | — | 1.5 | %V FSS |
| Rezoluție ADC | RES ADC | — | 24 | — | pic |
| Rezoluție DAC | RES DAC | — | 12 | — | pic |
| Timp de răspuns | t R | — | 2.5 | — | ms |
| Timp de încălzire | — | — | 100 | — | ms |
| Protecție ESD | — | — | 2 | — | kV |
Parametrii de ieșire
Seria MCP-H20-A (tensiune de alimentare: 5,0 V)
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Compensarea presiunii minime (0℃ până la 85℃) | V oprit | 0.44 | 0.5 | 0.56 | VDC |
| Ieșire la scară completă (0℃ până la 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Interval la scară completă (0℃ până la 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Seria MCP-H20-B (tensiune de alimentare: 3,3 V)
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Compensarea presiunii minime (0℃ până la 85℃) | V oprit | 0.055 | 0.1 | 0.145 | VDC |
| Ieșire la scară completă (0℃ până la 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Interval la scară completă (0℃ până la 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Caracteristici de presiune și temperatură (MCP-H21)
Tabelul 1: Caracteristici de ieșire a presiunii @ VDD = 5,0 V, T = 25 ℃ dacă nu este menționat altfel
| Parametru | Simbol | Condiții | Min | Tip. | Max | unitate |
| Interval de măsurare a presiunii1 | PFS | -100 | 200 | Kpa | ||
| Rezoluția presiunii | Presiune | 0.05 | %FS | |||
| Presiune Accuracy2 | La 25℃ | -0,1 | 0.1 | %FS | ||
| Banda de eroare totală 3 | TEB | De la 25℃ la 60℃ | -0,3 | 0.3 | %FS | |
| De la -40℃ la 85℃ | -1 | 1 | %FS | |||
| Deriva pe termen lung | Dupa o perioada de 1 an | ±0,15 | %FS | |||
| Impact de lipire prin reflow | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Partea de înaltă presiune este pe partea marcată.
2. Abaterea maximă de la o linie dreaptă de cea mai bună potrivire (BFSL) montată la ieșire măsurată în intervalul de presiune la 25C. Include toate erorile datorate neliniarității presiunii, histerezisului și nerepetabilității.
3. Banda de eroare a presiunii totale include toate erorile de precizie, erorile termice din intervalul de temperatură compensat și toleranțele de calibrare ale intervalului și decalajului. Pentru ieșirea ideală a senzorului în ceea ce privește presiunea de intrare și temperatura, valorile TEB sunt valabile numai la tensiunea de alimentare calibrată.
Tabelul 2: Caracteristici de ieșire de temperatură @ VDD = 5,0 V, T = 25 °C, dacă nu se notează altfel
| Parametru | Simbol | Condiții | Min | Tip.。 | Max | unitate |
| Temperatura de funcționare | T OP | -20 | 85 | ℃ | ||
| Precizia absolută a temperaturii | -10℃ până la 50℃ | ±1,0 | ℃ | |||
| Eroare maximă cu puterea | Alimentare de la 1,8V la 5,5V | ±0,1 | ℃ | |||
| Rezoluția temperaturii datelor de ieșire | 0.01 | ℃ |
Caracteristici electrice (MCP-H21)
Tabelul 3: Caracteristici DC @VDD=5,0 V, T=25℃ dacă nu se notează altfel
| Parametru | Simbol | Condiții | Min | Tip. | Max | unitate |
| Curent mediu de funcționare | eu DDAVP | O conversie pe secundă | 4.5 | 6.4 | μA | |
| Curentul de vârf | eu Vârf | Conversia presiunii | 1.5 | mA | ||
| Conversia temperaturii | 0.95 | mA | ||||
| Curent de alimentare în standby | eu DDSTB | La 25℃ | 0.2 | μA | ||
| Frecvența ceasului de date seriale | f SCLK | eu 2 Protocol C, rezistență pull-up de 4,7k | 100 | 400 | kHz | |
| Intrare digitală de înaltă tensiune | HIV | 0.8 | V | |||
| Tensiune joasă de intrare digitală | VIL | 0.2 | V | |||
| Ieșire digitală de înaltă tensiune | V Oh | euO = 0.5 mA | 0.9 | V | ||
| Ieșire digitală de joasă tensiune | V OL | euO = 0.5 mA | 0.1 | V | ||
| eunput Capacitance | C euN | 10 | pF | |||
| eu2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Evaluare maximă absolută (MCP-H21)
Tabelul 4: Evaluare maximă absolută
| Parametru | Simbol | Condiții | Min | Max | unitate |
| Suprapresiune | P MAX | 3X | |||
| Tensiune de alimentare | V DD | -0,3 | 6.5 | V | |
| Tensiune de interfață | V DACA | -0,3 | VDD 0.3 | V | |
| Interval de temperatură de depozitare | T STG | -40 | 150 | ℃ | |
| Temperatura maximă de lipit | T MS | 10 secunde maxim | 250 | ℃ | |
| Evaluare ESD | Model de corp uman | -2 | 2 | kV |
Expunerea la condițiile maxime de evaluare pentru perioade lungi poate afecta fiabilitatea dispozitivului.
