Descriere generală

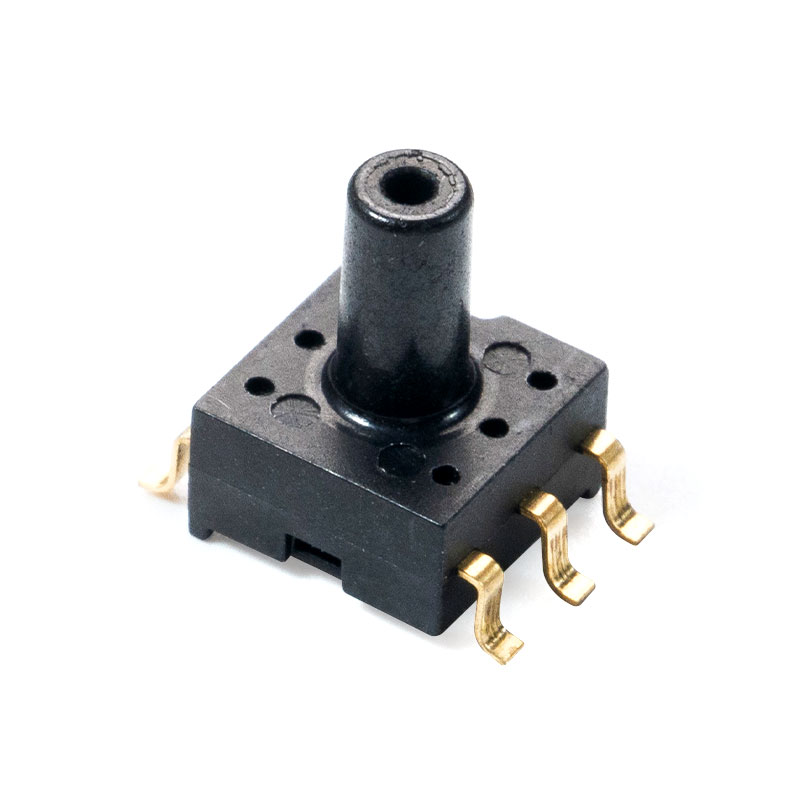

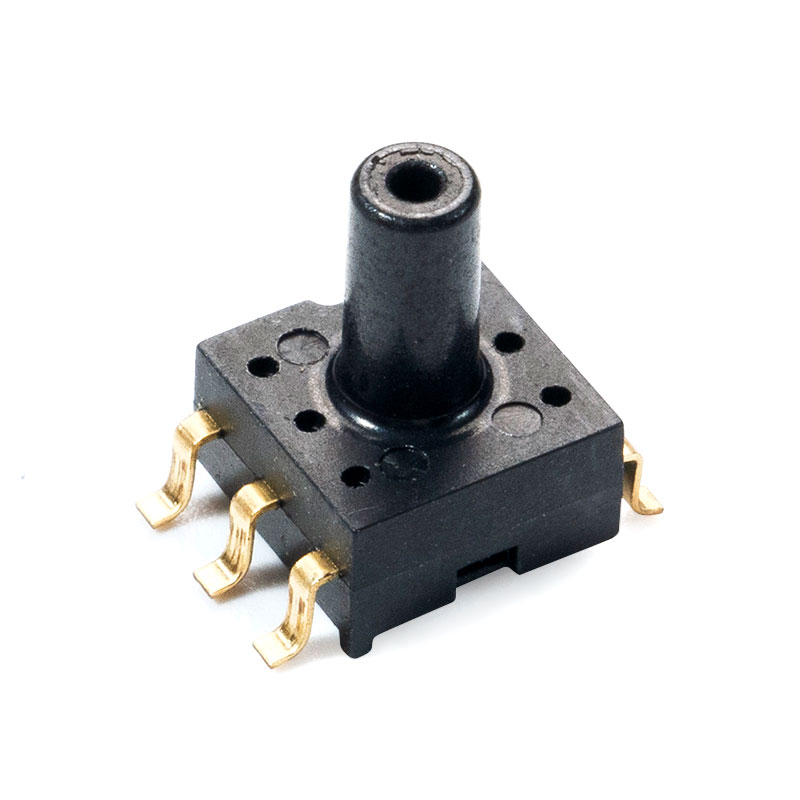

Seria MCP-H10 este un pachet de dimensiuni mici (SOP) cu o duză, care integrează amplificarea semnalului, neliniaritatea și compensarea temperaturii pentru senzorii de presiune piezoresistivi din siliciu. Senzorul de presiune din seria MCP-H10 este un produs care utilizează tehnologia avansată MEMS și este conceput special pentru electronice de larg consum și aplicații medicale. Senzorul de presiune poate fi lipit direct pe o placă PCB, oferind un semnal de ieșire de tensiune analogic precis și de mare amplitudine, care este proporțional cu presiunea aplicată.
Caracteristici
Domeniu de măsurare: -100kPa ~ 1000kPa
Ieșire analogică absolută cu o gamă liniară largă (valori tipice de 0,5V~4,5V) (notă: tensiunea de ieșire poate fi personalizată)
Tensiune de alimentare 5,0 V (3,3 V opțional)
Interval de temperatură de funcționare -20 până la 85 ℃
Interval de temperatură de depozitare -40 până la 125 ℃
Aplicații tipice
Utilizare industrială: presostate și componente pneumatice
Uz medical: tensiometru, generator de oxigen
Detectarea nivelului apei la aparatele de uz casnic: mașini de spălat, mașini de spălat vase, aspiratoare
Controlul presiunii aerului: camere curate și camere pentru fumat
Altele: dispozitiv de detectare a presiunii medii a aerului
Performanța structurii
Cip sensibil la presiune: silicon
Sârmă de plumb: sârmă de aur
Carcasă de etanșare: material PPS
Pin: placat cu cupru cu aur
Greutate netă: aproximativ 0,3 grame
Specificatii electrice
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Tensiune @ Vs=5.0V (seria MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Tensiune @ Vs=3,3 V (seria MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Curent de lucru | eu o | — | 3 | mADC | |
| Precizie (0 ℃ până la 85 ℃) | — | — | — | 1.5 | %V FSS |
| Rezoluție ADC | RES ADC | — | 24 | — | pic |
| Rezoluție DAC | RES DAC | — | 12 | — | pic |
| Frecvența | Fsys | 1 | MHz | ||
| Timp de răspuns | t R | — | 2.5 | — | mS |
| Ora de începere | — | — | 100 | — | mS |
| Protecție ESD | — | — | 2 | — | KV |
