Evaluări maxime absolute (MCP-J10)
| Parametrii | Simbol | Gama | unitate |
| Tensiune de alimentare analogică | VDD | -0,3 până la 6,0 | V |
| Temperatura de functionare | -40 până la 125 | ℃ | |
| Temperatura de depozitare | -50 până la 150 | ℃ | |
| Temperatura joncțiunii | 150 | ℃ | |
| Susceptibilitate la ESD | HBM | 4 | kV |
Notă: Depășirea valorii maxime absolute poate cauza daune permanente, iar funcționarea prelungită la valoarea maximă absolută de mai sus poate afecta fiabilitatea dispozitivului.
Caracteristică electrică (MCP-J10)
Tabelul 1. Caracteristici de funcționare (VS = 5,0 Vdc, TA = 25°C, dacă nu este specificat altfel)
| Parametrii | Simbol | Min | Tip | Max | unitate |
| Tensiune de alimentare | VS | 4.75 | 5 | 5.25 | Vdc |
| Curent de alimentare | eu o | — | 3 | mAdc | |
| Offset (0°C până la 85°C) @ VS = 5,0 volți | V oprit | 0.44 | 0.5 | 0.56 | Vdc |
| Ieșire la scară completă (0°C până la 85°C) @ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Interval la scară completă (0 ℃ până la 85 ℃) @ VS=5.0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Continuați Tabelul 1. Caracteristici de funcționare (VS = 5,0 Vdc, TA = 25°C, dacă nu este specificat altfel)
| Parametrii | Simbol | Min | Tip | Max | unitate |
| Precizie (0°C până la 85°C) | — | — | — | 2.5 | %V FSS |
| Timp de răspuns | tR | — | 2.5 | — | ms |
| Timp de încălzire | — | — | 100 | — | ms |
| Stabilitate offset | — | — | 0.25 | — | %V FSS |

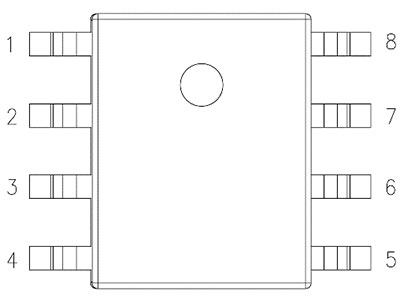

1. Ambalaj și definiție pin (MCP-J11)
| Descrie | NU. | Definiția PIN | Descrie | |
 | 1 | N/C | vacant | |
| 2 | OUT | ieșire | Trebuie să fie suspendat în aer | |
| 3 | N/C | Vacant | ||
| 4 | GND | împământare | ||
| 5 | VDD | sursa de alimentare | ||
| 6 | N/C | vacant | ||
| 7 | SCL | Linie de ceas serial | ||
| 8 | SDA | SDA |
Tabelul 1.1 Relația de definiție a pinului
Notă:
1.J10: știfturile 7&8 # trebuie suspendate în aer
2.J11：2 # pin trebuie să fie suspendat în aer
2. Specificații tehnice
2. Specificații tehnice
| parametrul | semn | valoarea minima | Valori tipice | Valoarea maximă | unitateate | note |
| resetare la pornire | VDDPOR | 2.8 | V | |||
| Curent de lucru | Iavdd | 2 | 3 | mA | Mod de lucru | |
| 200 | nA | Curent de așteptare | ||||
| Rezoluție ADC | RESTRAW | 24 | Biți | |||
| Precizia presiunii de ieșire 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C ~ 70°C | ||||
| Pornire la timp | TUP | 100 | ms | reglabil | ||
| Reținerea datelor EEPROM | Tlive | 10 | ani | @125℃ |
1. Precizia include neliniaritatea, histerezisul temperaturii și histerezisul presiunii;
2. Precizie deplină de viață bazată pe 1000 de ore de testare HTOL, LTOL, HTSL, THB și PCT;
2.2.I 2 C Caracteristici electrice
| Parametru | semn | valoarea minima | Valoarea maximă | unitateate | note |
| frecvența ceasului | fBsclB | 1 | MHz | R=1K | |
| Timp de întreținere a impulsului scăzut al ceasului | tBLOWB | 0.52 | noi | ||
| Timp de întreținere a impulsului mare a ceasului | tBHIGHB | 0.24 | noi | ||
| Ora de constituire a SDA | tBSUDATB | 0.1 | noi | ||
| Timp de reținere SDA | tBHDDATB | 0.0 | noi | ||
| Ora de stabilire la începutul fiecărei sesiuni | tBSUSTAB | 0.24 | noi | ||
| Timp de întreținere a stării de pornire | tBHDSTAB | 0.24 | noi | ||
| Opriți timpul, stabiliți timpul | tBSUSTOB | 0.24 | noi | ||
| Intervalul de timp dintre două comunicații | tBBUFB | 0.52 | noi |
