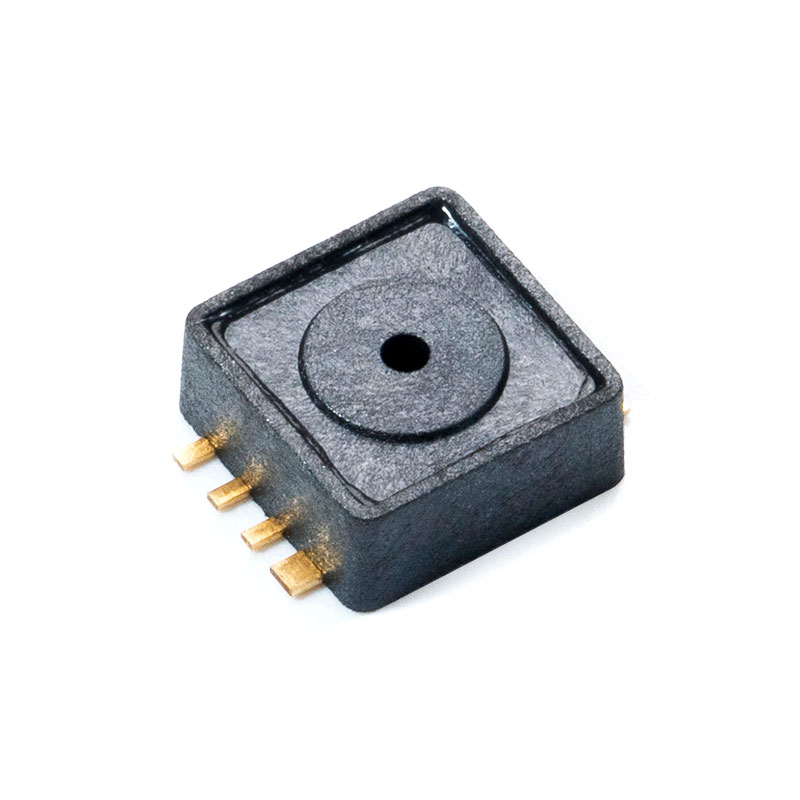

MCP-J20 Senzor de presiune absolută
  • MCP-J20 Senzor de presiune absolută
  • MCP-J20 Senzor de presiune absolută
  • MCP-J20 Senzor de presiune absolută

MCP-J20 Senzor de presiune absolută

Descriere
Piața senzorilor a lansat produse calibrate cu senzori de presiune absolută. Seria MCP-J20 este proiectată pentru transmisia presiunii în galeria de admisie a autovehiculelor și motocicletelor
Acest produs folosește cipuri de condiționare a semnalului de calitate auto pentru a calibra și compensa ieșirea de bază MEMS și poate converti semnalele de presiune de la 10kPa la 1000kPa în semnale de ieșire analogice cu un interval de ieșire personalizabil (0~5V). Asigurând în același timp fiabilitatea excelentă a produsului, cele două cipuri sunt integrate și ambalate, reducând foarte mult dimensiunea ambalajului. În același timp, produsul condiționat poate oferi o ieșire standard în intervalul de temperatură și intervalul de precizie, eliminând nevoia clienților de a calibra senzorul.

Caracteristic

Eroarea maximă de la 0 ° C la 85 ° C este de 2,5%
Foarte potrivit pentru microprocesoare sau sisteme bazate pe microcontrolere
Ambalaj ultra mic pentru montare pe suprafață
Interval de temperatură: -40 ° C până la 125 ° C
Interval J20 (A) 10kPa~1000kPa opțional J20(B)10kPa~400kPa
Tensiune analogică de ieșire proporțională/absolută

Aplicații tipice

Aplicații auto (măsurarea presiunii în galerie)
Control industrial
Aplicarea presiunii pe motociclete
Senzori hibridi și noi de energie asistați de vid
Detectarea presiunii gazului CNG
Manometru

Contactați-ne
PREV：MCP-J20A, J20B, J20C Senzor de presiune absolută
URMĂTORUL：MCP-J10, J11, J12 Senzor de presiune absolută

Prezentare generală

Senzorul de presiune din seria MCP-J20 folosește un miez piezoresistiv MEMS ca element sensibil la presiune, care emite un semnal brut proporțional cu presiunea ambientală. Cipul de condiționare cu un ADC de 16 biți încorporat conduce componenta sensibilă și amplifică, compensează temperatura și liniarizează semnalul original pentru a scoate un semnal de ieșire de tensiune analogică care este liniar legat de presiunea aplicată.。.



Funcția de transfer

OUT=A×P B
atentie:
OUT este tensiunea de ieșire analogică, măsurată în volți;
P este valoarea presiunii, presiunea absolută, în kPa;
Consultați tabelul de mai jos pentru A și B.

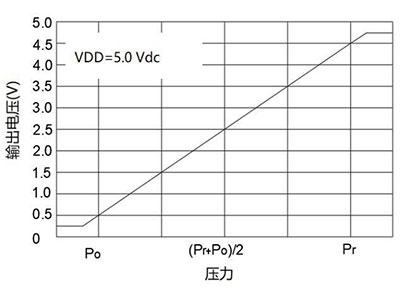

Figura 3.1 Funcția de transfer de ieșire simulată

Model de produs Interval (kPa) Interval de tensiune de ieșire (V) Câștig și compensare
Po Pr OL Oh A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
