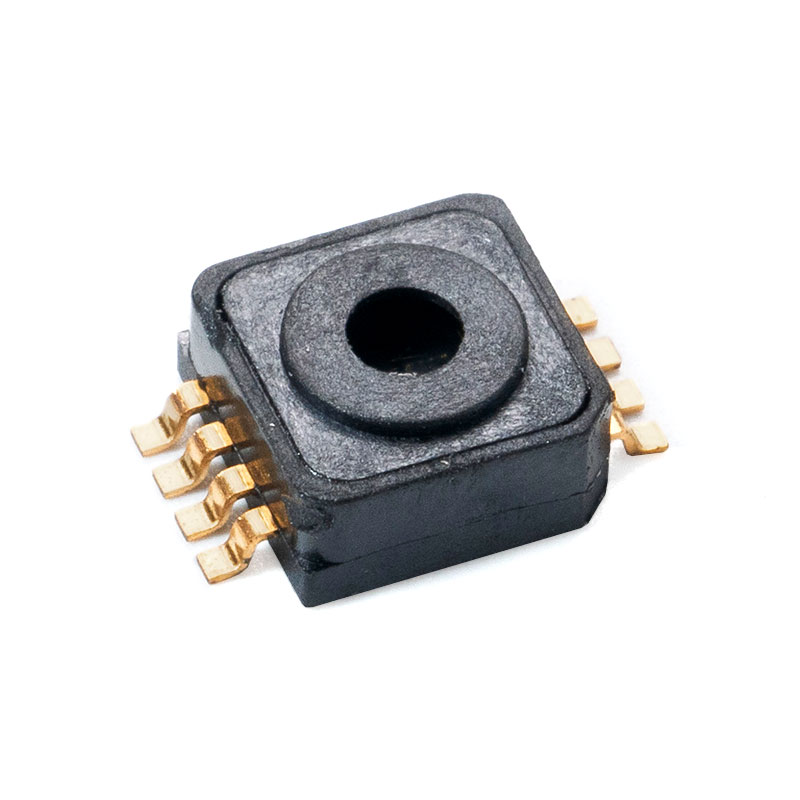

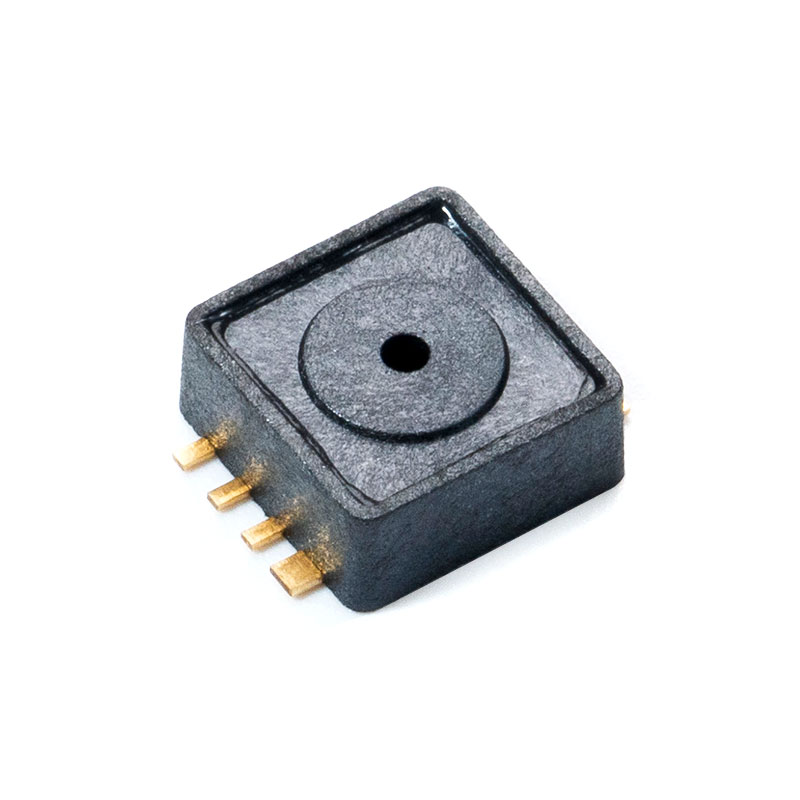

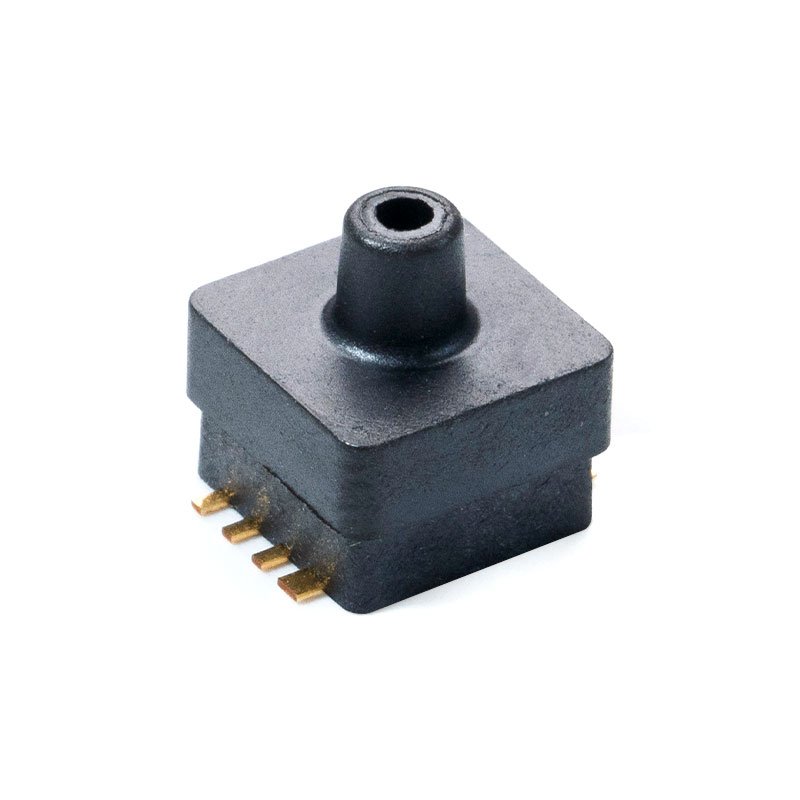

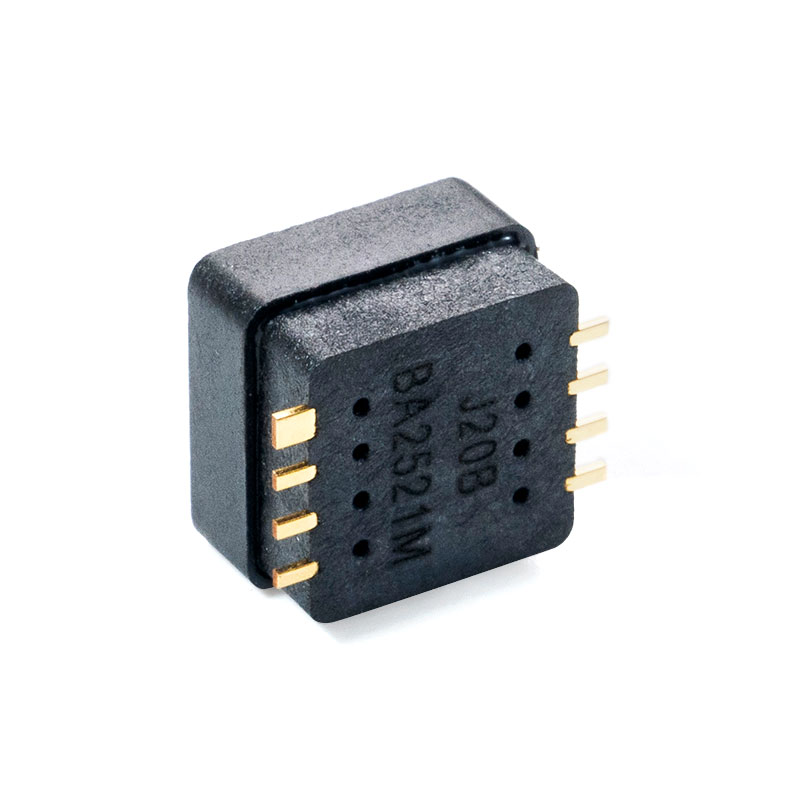

MCP-J10, J20, J20A, J20B, J20C Senzor de semnal analogic

Prezentare generală a produsului

Seria MCP-J10 este un senzor de presiune absolută calibrat pentru măsurarea presiunii aerului. Produsul folosește un cip de condiționare a semnalului de calitate auto pentru a calibra și compensa semnalul de ieșire MEMS, transformând semnalele de presiune de la 10 kPa la 1500 kPa în semnale de ieșire analogice (0 la 5 V). Asigurând în același timp fiabilitatea excelentă a produsului, cele două cipuri sunt integrate în pachet, reducând foarte mult dimensiunea pachetului. În același timp, produsul condiționat oferă o ieșire standard în intervalul de temperatură și precizie.

Caracteristici cheie
Eroare maximă de 2,5% peste 0 °C până la 85 °C
Ideal pentru sisteme bazate pe microprocesoare sau microcontrolere
Pachet de montare la suprafață subminiaturală
Interval de temperatură -40°C până la 125°C
Intervalul de presiune este opțional între 10 kPa și 1500 kPa
Tensiune analogică de ieșire proporțională/absolută

Aplicații
Aplicații auto (măsurarea presiunii în colector)
Control industrial
Aplicarea presiunii pe motociclete
Senzor de putere de vid de energie hibrid, nou
Detectarea presiunii gazului CNG

Performanță structurală
Cip sensibil la presiune: material silicon
Plumb: sârmă de aur
Carcasa pachetului: material LCP
Pin: cupru placat cu aur
Greutate neta: aproximativ 0,4 g

DESCRIERE
Piața senzorilor a lansat produse calibrate cu senzori de presiune absolută. Seria MCP-J20 este proiectată pentru transmisia presiunii în galeria de admisie a autovehiculelor și motocicletelor
Acest produs folosește cipuri de condiționare a semnalului de calitate auto pentru a calibra și compensa ieșirea de bază MEMS și poate converti semnalele de presiune de la 10kPa la 1000kPa în semnale de ieșire analogice cu un interval de ieșire personalizabil (0~5V). Asigurând în același timp fiabilitatea excelentă a produsului, cele două cipuri sunt integrate și ambalate, reducând foarte mult dimensiunea ambalajului. În același timp, produsul condiționat poate oferi o ieșire standard în intervalul de temperatură și intervalul de precizie, eliminând nevoia clienților de a calibra senzorul.

Caracteristic
Eroarea maximă de la 0 ° C la 85 ° C este de 2,5%
Foarte potrivit pentru microprocesoare sau sisteme bazate pe microcontrolere
Ambalaj ultra mic pentru montare pe suprafață
Interval de temperatură: -40 ° C până la 125 ° C
Interval J20 (A) 10kPa~1000kPa opțional
J20(B)10kPa~400kPa
Tensiune analogică de ieșire proporțională/absolută

Aplicații tipice
Aplicații auto (măsurarea presiunii în galerie)
Control industrial
Aplicarea presiunii pe motociclete
Senzori hibridi și noi de energie asistați de vid
Detectarea presiunii gazului CNG
Manometru

Evaluări maxime absolute (MCP-J10)

Parametrii	Simbol	Gama	unitate
Tensiune de alimentare analogică	VDD	-0,3 până la 6,0	V
Temperatura de functionare		-40 până la 125	℃
Temperatura de depozitare		-50 până la 150	℃
Temperatura joncțiunii		150	℃
Susceptibilitate la ESD	HBM	4	kV

Notă: Depășirea valorii maxime absolute poate cauza daune permanente, iar funcționarea prelungită la valoarea maximă absolută de mai sus poate afecta fiabilitatea dispozitivului.

Caracteristică electrică (MCP-J10)

Tabelul 1. Caracteristici de funcționare (VS = 5,0 Vdc, TA = 25°C, dacă nu este specificat altfel)

Parametrii	Simbol	Min	Tip	Max	unitate
Tensiune de alimentare	VS	4.75	5	5.25	Vdc
Curent de alimentare	Io	—		3	mAdc
Offset (0°C până la 85°C) @ VS = 5,0 volți	Voff	0.44	0.5	0.56	Vdc
Ieșire la scară completă (0°C până la 85°C) @ VS = 5.0V	VFSO	4.44	4.5	4.56	Vdc
Interval la scară completă (0 ℃ până la 85 ℃) @ VS=5.0V	VFSS	3.88	4	4.12	Vdc

Continuați Tabelul 1. Caracteristici de funcționare (VS = 5,0 Vdc, TA = 25°C, dacă nu este specificat altfel)

Parametrii	Simbol	Min	Tip	Max	unitate
Precizie (0°C până la 85°C)	—	—	—	2.5	%VFSS
Timp de răspuns	tR	—	2.5	—	ms
Timp de încălzire	—	—	100	—	ms
Stabilitate offset	—	—	0.25	—	%VFSS

Valoarea nominală finală (MCP-J20)

parametrul	simbol	interval	unitate
Simulați tensiunea de alimentare	VDO	-0,3 ~ 6,0	V
Tensiune de alimentare digitală	VDOF	-0,3 ~ 2,2	V
Interval de temperatură de lucru		-40 ~125	℃
Interval de temperatură de depozitare		-50 ~150	℃
Temperatura joncțiunii		150	℃
Gama ESD	HBM	4KV	V

Notă: Depășirea valorii nominale maxime absolute poate cauza daune permanente, iar funcționarea prelungită la valoarea nominală maximă absolută de mai sus poate afecta fiabilitatea dispozitivului.

Parametri electrici (MCP-J20)

Tabelul 1 Caracteristici de funcționare (VS=5,0 Vdc, TA=25 °C dacă nu se specifică altfel)

caracteristic	semn	minim	Valori tipice	maxim	unitateate
tensiune	VS	4.75	5	5.25	Vdc
Curent de alimentare	Io	—		3	mAdc
Ieșire de presiune minimă (0 ℃ până la 85 ℃) VS=5,0 V	Voff	0.4	0.5	0.6	Vdc
Ieșire cu gamă completă (0 ℃ până la 85 ℃) VS=5,0 volți	VFSO	4.4	4.5	4.6	Vdc
Gamă completă (0 ℃ până la 85 ℃) VS=5,0 volți	VFSS	3.8	4	4.2	Vdc
Precizie (0 ℃ până la 85 ℃)	—	—	—	2.5	%VFSS
