Parametrii de ieșire
Seria MCP-H10-A
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Ieșire de presiune minimă (0 ℃ până la 85 ℃) @ VS = 5,0 V | V oprit | 0.44 | 0.5 | 0.56 | VDC |
| Presiune maximă de ieșire (0 ℃ până la 85 ℃) @ VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Ieșire la scară completă (0 ℃ până la 85 ℃) @ VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | VDC |
Seria MCP-H10-B
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Ieșire de presiune minimă (0 ℃ până la 85 ℃) @ VS = 3,3 V | V oprit | 0.055 | 0.1 | 0.145 | VDC |
| Presiune maximă de ieșire (0 ℃ până la 85 ℃) @ VS = 3,3 V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Ieșire la scară completă (0 ℃ până la 85 ℃) @ VS = 3,3 V | V FSS | 2.91 | 3 | 3.09 | VDC |
Descrierea funcției

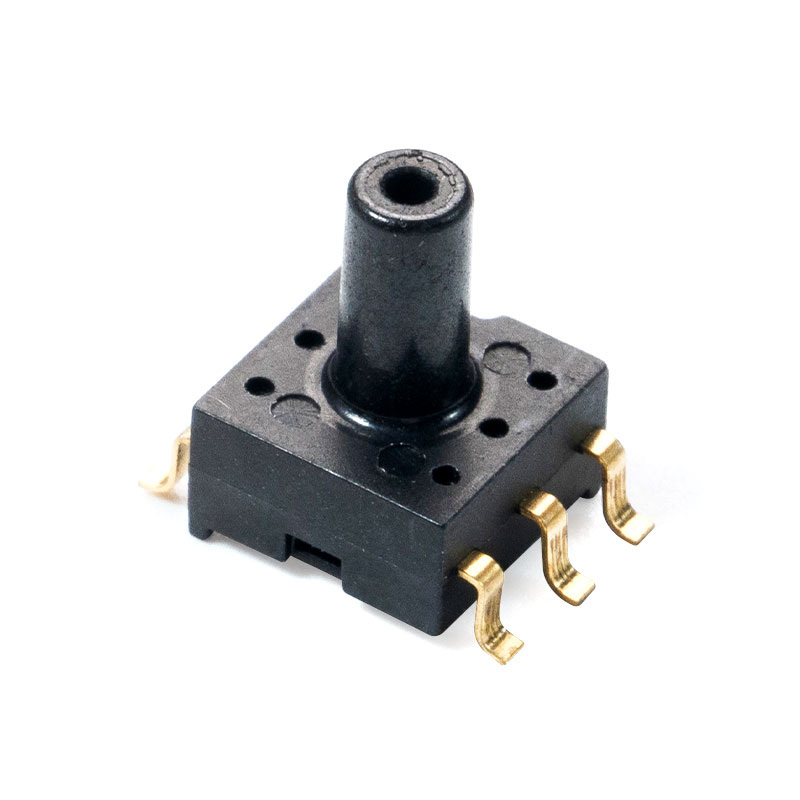

Prezentare generală
Senzorul de presiune din seria MCP-H10 folosește un cip de presiune piezoresistiv MEMS ca element de detectare a presiunii, care emite un semnal brut proporțional cu presiunea mediului. Un cip de condiționare cu un ADC de 24 de biți încorporat conduce elementul sensibil, își amplifică semnalul inițial, compensează temperatura și liniaritatea și emite un semnal de ieșire de tensiune analogică care este liniar legat de presiunea aplicată.
Funcția de transfer
 |  |

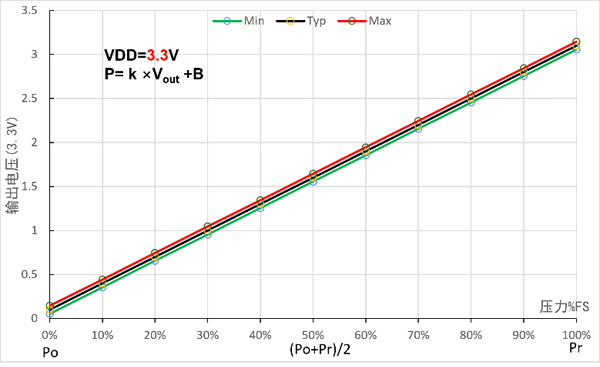

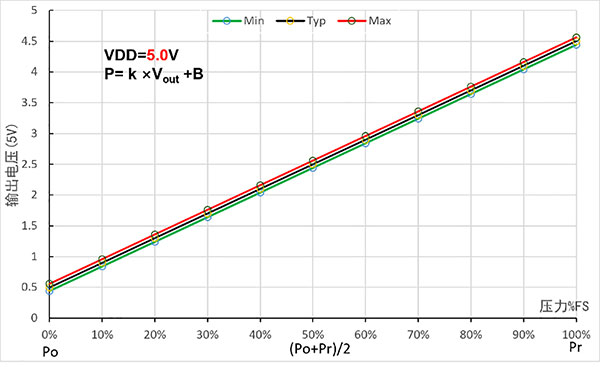

Figura 3.1 Funcția de transfer de ieșire analogică
P= k ×Vout B
Notă: Vout este tensiunea de ieșire analogică (unitate: V); P este valoarea presiunii (în kPa); k. B reprezintă coeficientul liniar și decalajul, așa cum se arată în tabelul de mai jos.
Tabelul 3.1 Parametrii funcției de transfer a ieșirii analogice
| Model de produs (5,0 V) | Interval (kPa) | Tensiune de ieșire (V) | Coeficienți și decalaje | |||
| Po | Pr | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6,25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12,5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12,5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Model de produs (3,3 V) | Interval (kPa) | Tensiune de ieșire (V) | Coeficienți și decalaje | |||
| Po | Pr | OL | Oh | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
