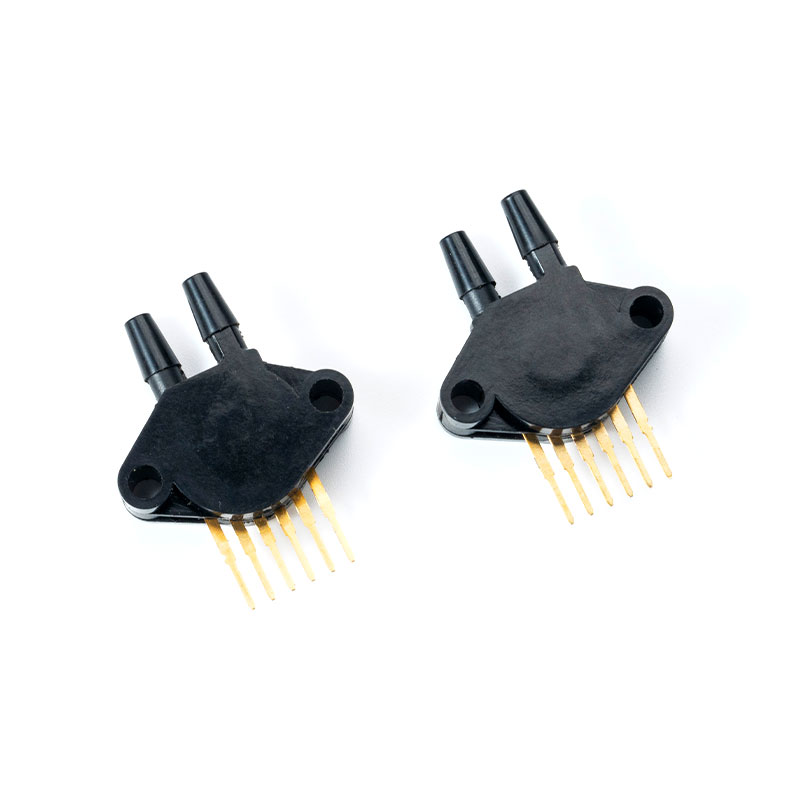

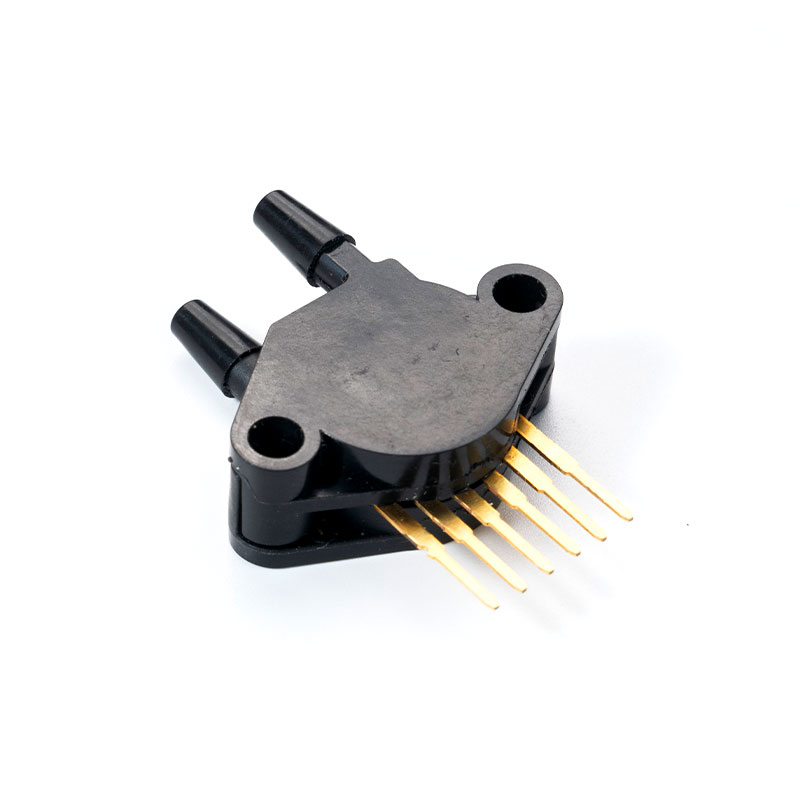

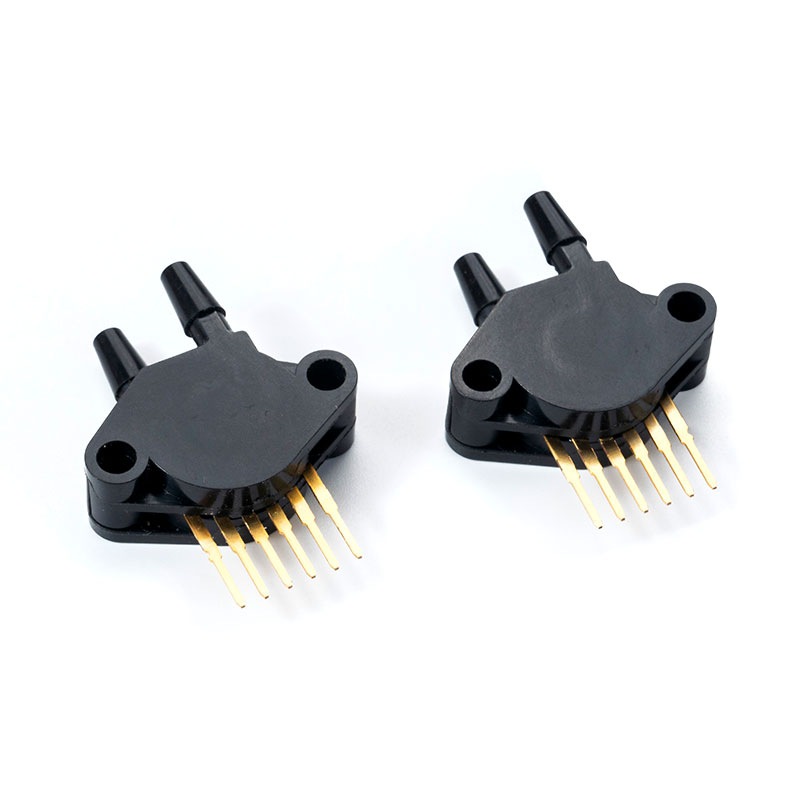

1. Specificații generale (MCP5XXXDP)
Tabelul 1. Parametri limită
| Caracteristic | Min. | Max. | unitate |
| Tensiune de alimentare（Vsupply） | -0,3 | 6 | Vdc |
| Temperatura de depozitare | -40 | 125 | ℃ |
Tabelul 2. Tipul de presiune
| Tip de presiune | descriere |
| Absolut | Ieșirea este proporțională cu diferența dintre presiunea aplicată și vidul de referință încorporat |
| Presiunea manometrică | Ieșirea este proporțională cu diferența dintre presiunea aplicată și presiunea atmosferică (ambientală). |
| Presiune diferențială | Ieșirea este proporțională cu diferența dintre presiunea aplicată pe fiecare port (port 1 – portul 2). |
2. Parametrii tehnici de ieșire analogică (MCP5XXXDP)
Tabelul 3. Specificații de ieșire analogică
(VS = 5,0 Vcc, TA = 25 °C, dacă nu se specifică altfel.)
| Caracteristic | Simbol | Min | Tip | Max | unitate |
| Interval de presiune (1) | POP | 0 15 | — — | 100 115 | kPa |
| Tensiune de alimentare (2) | VS | 4.75 | 5 | 5.25 | VDC |
| Curent de alimentare | IO | — | 7 | 10 | mAdc |
| Compensarea presiunii minime (3) , (0 până la 85 °C) @ VS = 5,0 V | VOFF | 0.088 | 0.2 | 0.313 | VDC |
| Ieșire la scară completă (4) , diferențial și absolut (0 până la 85 °C) @ VS = 5,0 V | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| Interval la scară completă (5) , diferențial și absolut (0 până la 85 °C) @ VS = 5,0 V | VFSS | — | 4.5 | — | VDC |
| Precizie (6) | — | — | — | ±2,5 | %VFSS |
| Sensibilitate | V/P | — | 45 | — | mV/kPa |
| Timp de răspuns (7) | tR | — | 1 | — | ms |
| Curent sursă de ieșire la ieșire la scară maximă | IO | — | 0.1 | — | mAdc |
| Timp de încălzire (8) | — | — | 20 | — | ms |
| Stabilitate offset (9) | — | — | ±0,5 | — | %VFSS |
1. 1,0 kPa (kiloPascal) este egal cu 0,145 psi.
2. Dispozitivul este ratiometric în acest interval de excitație specificat.
3. Offset (VOFF) este definit ca tensiunea de ieșire la presiunea nominală minimă.
4. Ieșirea la scară completă (VFSO) este definită ca tensiunea de ieșire la presiunea maximă sau maximă.
5. Intervalul de scară completă (VFSS) este definit ca diferența algebrică dintre tensiunea de ieșire la presiunea maximă nominală și tensiunea de ieșire la presiunea nominală minimă.
6. Precizia (bugetul de eroare) constă în următoarele:
Liniaritate: Abaterea de ieșire de la o relație în linie dreaptă cu presiunea peste intervalul de presiune specificat.
Histerezis de temperatură: Abatere de ieșire la orice temperatură din intervalul de temperatură de funcționare, după ce temperatura este ciclată la și de la punctele de temperatură de funcționare minimă sau maximă, cu presiune diferențială zero aplicată.
Histerezis de presiune: abatere de ieșire la orice presiune din intervalul specificat, atunci când această presiune este ciclată la și de la presiunea nominală minimă sau maximă la 25 °C.
TcSpan: Abaterea de ieșire în intervalul de temperatură de la 0 la 85 °C, relativ la 25 °C.
TcOffset: Abatere de ieșire cu presiune minimă aplicată în intervalul de temperatură de la 0 la 85 °C, relativ la 25 °C.
Variație față de valorile nominale: variația față de valorile nominale, pentru compensare sau scară completă, ca procent din VFSS la 25 °C.
7. Timpul de răspuns este definit ca timpul pentru modificarea incrementală în ieșire pentru a trece de la 10% la 90% din valoarea sa finală atunci când este supusă unei modificări de presiune specificate.
8. Timpul de încălzire este definit ca timpul necesar pentru ca produsul să atingă tensiunea de ieșire specificată după ce presiunea a fost stabilizată.
9. Stabilitatea offset este abaterea de ieșire a produsului atunci când este supus la 1000 de ore de presiune pulsată, cicluri de temperatură cu test de polarizare.

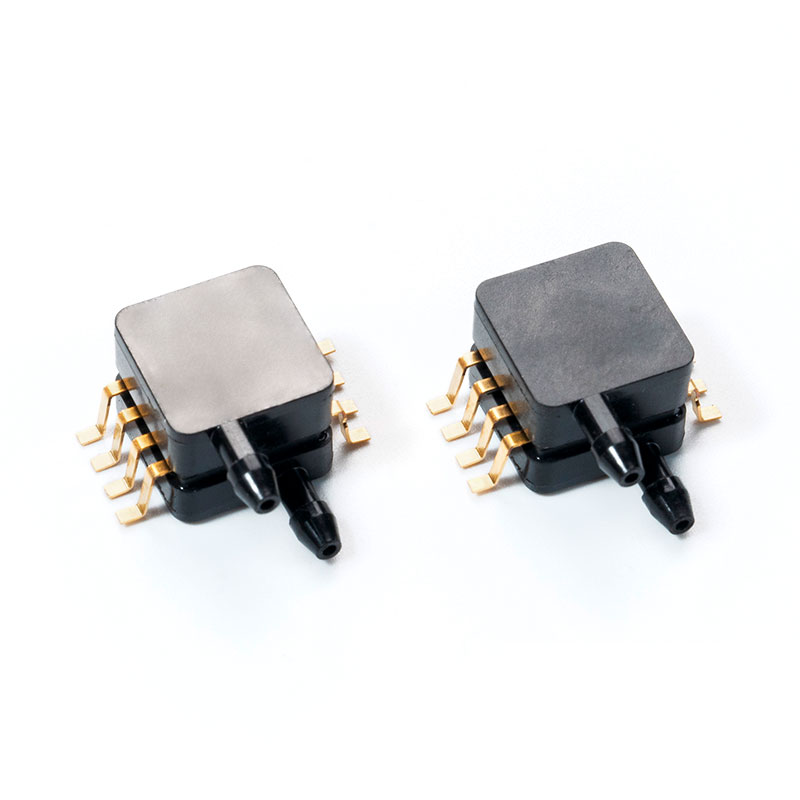

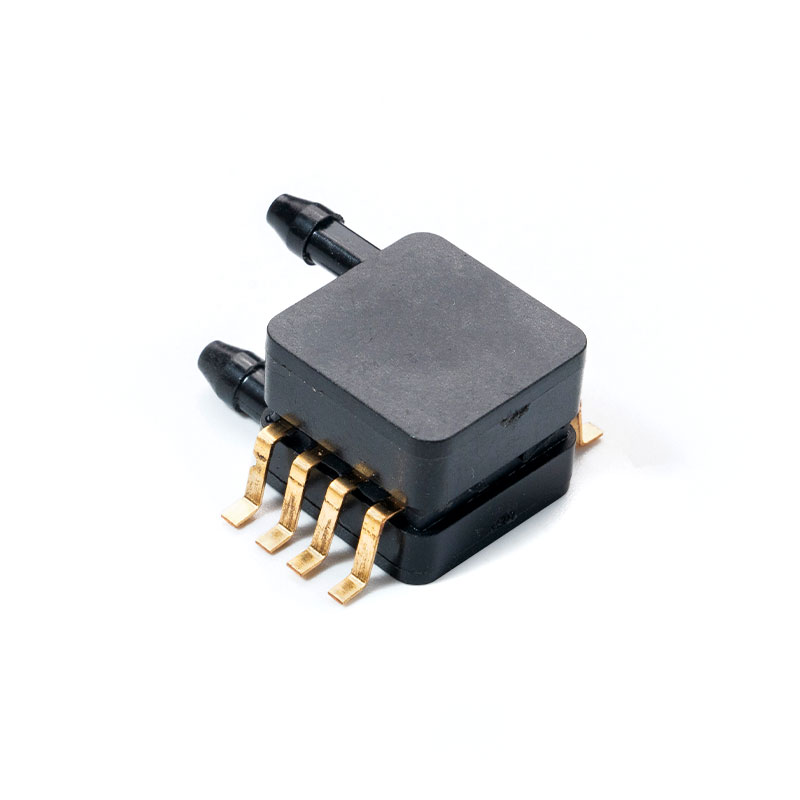

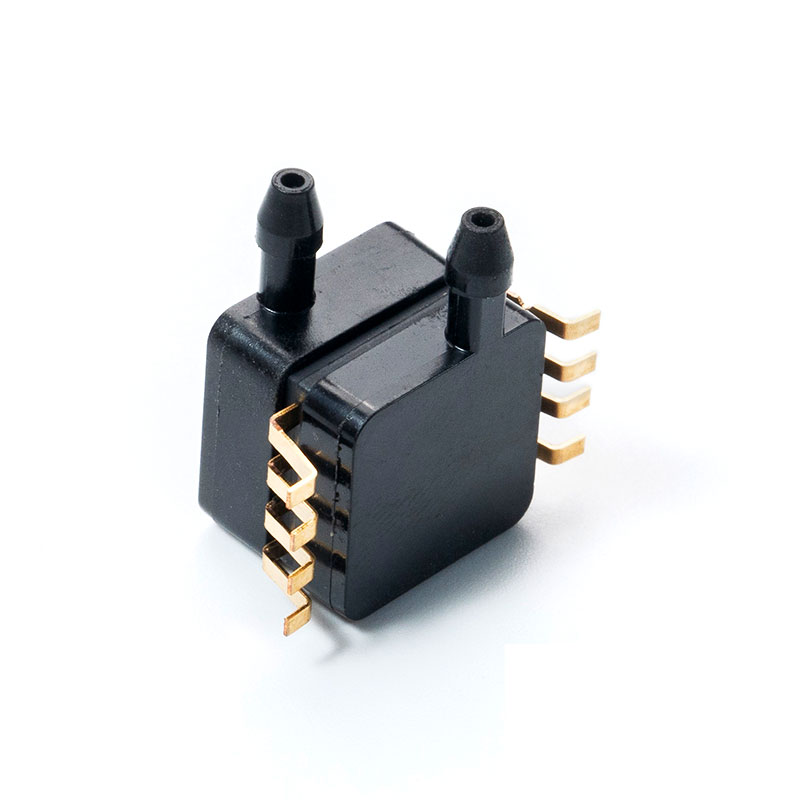

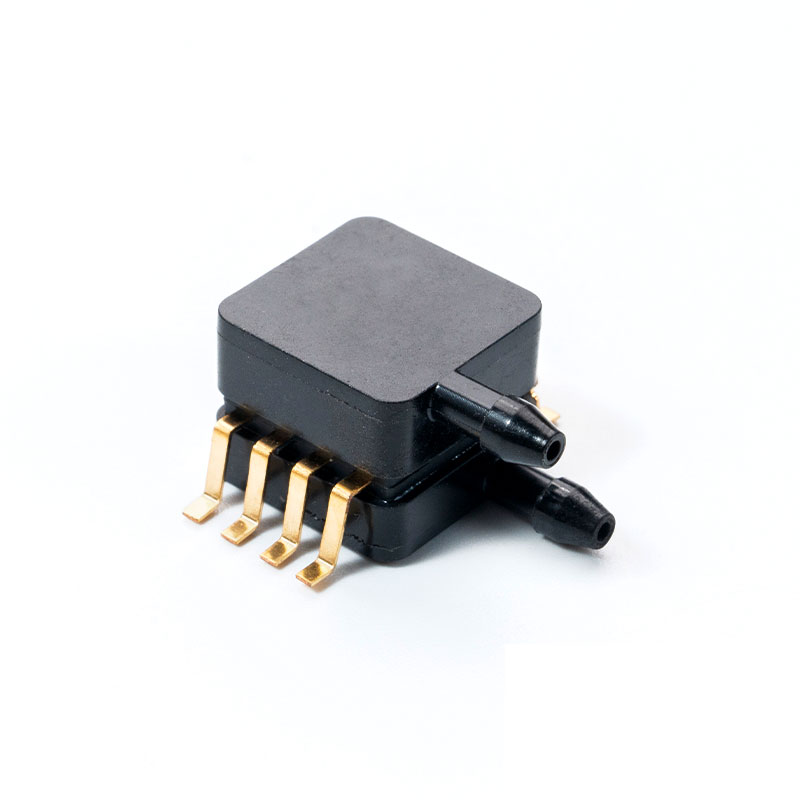

1. Specificații generale (MCPV5XXXDP)
Tabelul 1. Parametri limită
| Caracteristic | Min. | Max. | unitate |
| Tensiune de alimentare（Vsupply） | -0,3 | 6 | Vdc |
| Temperatura de depozitare | -40 | 125 | ℃ |
Tabelul 2. Tipul de presiune
| Tip de presiune | descriere |
| Absolut | Ieșirea este proporțională cu diferența dintre presiunea aplicată și vidul de referință încorporat |
| Presiunea manometrică | Ieșirea este proporțională cu diferența dintre presiunea aplicată și presiunea atmosferică (ambientală). |
| Presiune diferențială | Ieșirea este proporțională cu diferența dintre presiunea aplicată pe fiecare port (port 1 – portul 2). |
2. Parametrii tehnici de ieșire analogică
Tabelul 3. Specificații de ieșire analogică
(VS = 5,0 Vcc, TA = 25 °C, dacă nu se specifică altfel.)
| Caracteristic | semn | Min. | Tip. | Max. | unitate |
| eunterval de presiune 1 | P OP | -5 | 100 | kPa | |
| Tensiune de alimentare 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Curent de alimentare | I o | - | 3 | 10 | mAdc |
| Decalaj de presiune3 (10 °C până la 60 °C) @ VS = 5,0 volți | 0.155 | 0.2 | 0.245 | ||
| Ieșire la scară completă 4 | 4.655 | 4.7 | 4.745 | ||
| Interval la scară completă (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Precizie 6 | - | - | 0.025 | - | |
| Sensibilitate | 0.45 | V/kPa | |||
| Interval de temperatură de funcționare | Tstg | –40 | — | 85 | °C |
| Timp de răspuns 7 | t R | — | 2.5 | — | ms |
| Timp de pornire 8 | 100 | ms |
1. 1,0 kPa (kiloPascal) este egal cu 0,145 psi.
2. Dispozitivul este ratiometric în acest interval de excitație specificat.
3. Offset (Voff) este definit ca tensiunea de ieșire la presiunea nominală minimă.
4. Ieșirea la scară completă (VFSO) este definită ca tensiunea de ieșire la presiunea nominală maximă sau maximă.
5. Intervalul de scară completă (VFSS) este definit ca diferența algebrică dintre tensiunea de ieșire la presiunea nominală maximă și tensiunea de ieșire la valoarea nominală minimă.
6. Precizia (bugetul de eroare) constă în următoarele:
• Liniaritate: Abaterea de ieșire de la o relație în linie dreaptă cu presiunea peste intervalul de presiune specificat.
• Histerezis de temperatură: Abatere de ieșire la orice temperatură din intervalul de temperatură de funcționare, după ce temperatura este ciclată la și de la punctele de temperatură de funcționare minimă sau maximă, cu presiune diferențială zero aplicată.
• Histerezis de presiune: Abatere de ieșire la orice presiune din intervalul specificat, când această presiune este ciclată la și de la presiunea nominală minimă sau maximă, la 25 °C.
• TcSpan: Abaterea de ieșire în intervalul de temperatură de la 10° la 60 °C, relativ la 25 °C.
• TcOffset: Abatere de ieșire cu presiunea nominală minimă aplicată, în intervalul de temperatură de la 10° la 60 °C, relativ la 25 °C.
• Variație față de nominală: variația față de valorile nominale, pentru decalaj sau scară completă, ca procent din VFSS, la 25 °C.
7. Timpul de răspuns este definit ca timpul pentru ca modificarea incrementală a ieșirii să treacă de la 10% la 90% din valoarea sa finală atunci când este supusă unei modificări trepte specificate a presiunii.
8. Timpul de încălzire este definit ca timpul necesar pentru ca produsul să atingă tensiunea de ieșire specificată după ce presiunea a fost stabilizată.
