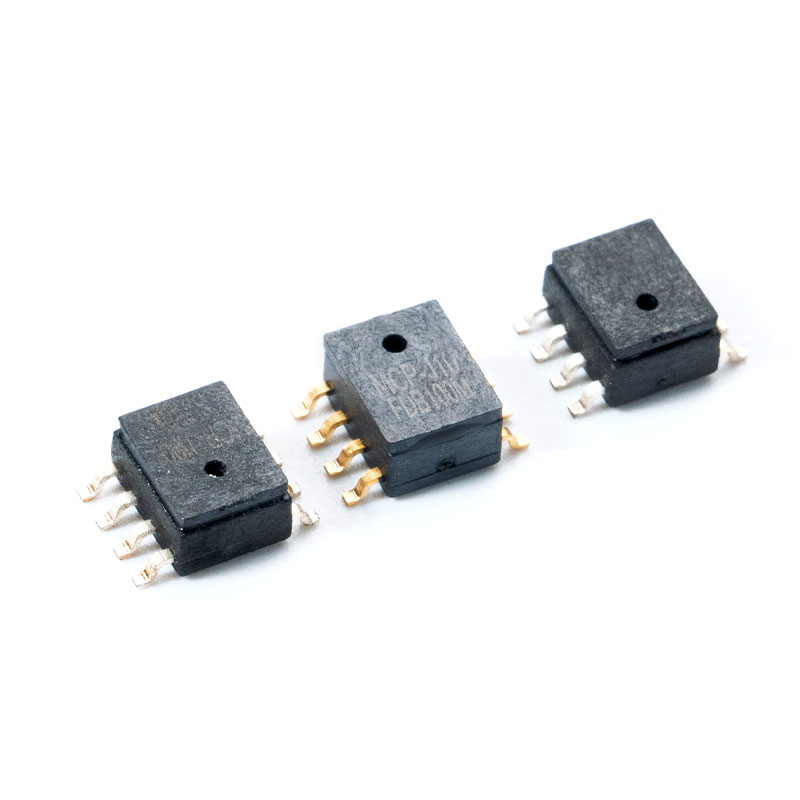

Ce este un senzor de presiune absolută?

An senzor de presiune absolută este un traductor care măsoară presiunea în raport cu un vid perfect (0 Pa), mai degrabă decât în raport cu presiunea atmosferică sau orice altă presiune de referință. Acest lucru îl face fundamental diferit de senzorii de măsurare sau diferențiali și este unic potrivit pentru aplicații în care fluctuațiile atmosferice ar introduce erori de măsurare inacceptabile. De la altimetrie aerospațială la sisteme HVAC industriale, senzori de presiune absolută sunt piatra de temelie a ingineriei de măsurare de precizie.

Acest ghid acoperă tot ceea ce trebuie să știe inginerii, specialiștii în achiziții și integratorii de sisteme – de la principii de operare și date de comparație până la criterii de selecție specifice aplicației și opțiuni de implementare cu costuri reduse.

1. Cum funcționează un senzor de presiune absolută?

1.1 Principiul de bază de lucru

An senzor de presiune absolută conține o cameră de referință etanșă evacuată la vid aproape perfect (de obicei <10⁻³ Pa). O diafragmă de detectare, fabricată în mod obișnuit din silicon, oțel inoxidabil sau ceramică, se deviază ca răspuns la presiunea procesului aplicată pe o parte. Această deviație mecanică este convertită într-un semnal electric utilizând una dintre mai multe metode de transducție:

• Piezorezistiv : Tensometrele de pe diafragmă modifică rezistența proporțional cu deformarea. Cel mai frecvent în senzorii bazați pe MEMS datorită sensibilității ridicate și costului scăzut.
• Capacitiv : Deviația modifică capacitatea dintre diafragmă și un electrod fix. Oferă stabilitate excelentă pe termen lung și o schimbare de temperatură scăzută.
• Piezoelectrice : generează o sarcină sub presiune dinamică. Cel mai potrivit pentru măsurători rapide tranzitorii, nu pentru presiune statică.
• Rezonant : Presiunea modifică frecvența de rezonanță a unui element vibrant. Precizie mare, dar costuri mai mari.

Ieșirea este apoi condiționată prin circuite ASIC la bord care asigură compensarea temperaturii, corecția offset-ului zero și amplificarea semnalului - producând o ieșire analogică calibrată (0–5 V, 4–20 mA) sau digitală (I²C, SPI).

1.2 Absolut vs Gauge vs Diferențial — Diferențele cheie

Înțelegerea distincției dintre tipurile de senzori este esențială pentru proiectarea corectă a sistemului. În timp ce senzorii manometrici măsoară presiunea în raport cu atmosfera ambiantă, iar senzorii diferenţiali compară două presiuni de proces, an senzor de presiune absolută vs gauge pressure sensor comparația relevă o diferență fundamentală de punct de referință care afectează precizia măsurării în medii cu altitudine variabilă sau cu climă variabilă.

1.3 De ce este importantă referința de vid

Camera de referință în vid sigilată este ceea ce face posibilă măsurarea absolută. Spre deosebire de senzorii de măsurare, care folosesc un orificiu de aerisire deschis către atmosferă, an senzor de presiune absolută este imun la deriva barometrică, variația de altitudine și schimbările atmosferice sezoniere. Acest lucru nu este negociabil în aplicații precum altimetria aviației, unde o eroare de presiune de 1 hPa la altitudine se poate traduce într-o eroare de altitudine de ~8,5 m - o marjă critică de siguranță în spațiul aerian controlat.

În ventilatoarele medicale și pompele de perfuzie, măsurarea presiunii absolute asigură livrarea medicamentelor și suportul respirator nu sunt afectate de creșterea spitalului sau de modificările presiunii ambientale în timpul transportului.

2. Senzor de presiune absolută vs senzor de presiune manometrică — Comparație profundă

2.1 Comparația dintre specificații una lângă alta

La evaluarea unui senzor de presiune absolută vs gauge pressure sensor , inginerii trebuie să ia în considerare nu doar punctul de referință, ci și modul în care fiecare tip funcționează în funcție de parametrii cheie de metrologie. Tabelul de mai jos rezumă specificațiile tipice ale foilor de date pentru dispozitive comparabile bazate pe MEMS în intervalul 0-10 bar:

2.2 Când să alegeți Absolut Over Gauge

Alegeți un senzor de presiune absolută cand:

• Aplicația funcționează la diferite altitudini sau locații cu diferite presiuni barometrice (de exemplu, echipamente mobile, avioane, drone).
• Trasabilitatea măsurătorilor la un standard absolut (unitate SI: Pascal) este necesară pentru conformitatea cu reglementările - obișnuită în certificarea medicală și aerospațială.
• Este necesară monitorizarea vidului sau controlul procesului sub-atmosferic (de exemplu, fabricarea semiconductoarelor, liofilizarea).
• Înregistrarea datelor pe termen lung necesită o linie de bază stabilă, fără derive, care să nu fie afectată de schimbările meteorologice de zi cu zi.

Senzorii de măsurare rămân alegerea preferată în sistemele hidraulice și pneumatice cu buclă închisă, unde presiunea relativă față de atmosferă este cantitatea de inginerie relevantă (de exemplu, umflarea pneurilor, presiunea cazanului).

2.3 Concepții greșite comune

• Concepție greșită: „Senzorii absoluti citesc 0 la mediu”. — Ei nu. La nivelul mării, un senzor absolut indică ~101,325 kPa. Doar un senzor de măsurare indică 0 la mediu.
• Concepție greșită: „Senzorii absoluti sunt întotdeauna mai precisi”. — Precizia depinde de proiectare și calibrare, nu de tipul de referință. Senzorii de măsurare pot obține o precizie egală sau mai bună pentru măsurătorile relative.
• Concepție greșită: „Puteți converti un senzor manometru în absolut adăugând presiunea atmosferică”. — Acest lucru funcționează numai dacă presiunea atmosferică este cunoscută și stabilă, ceea ce înfrânge scopul în aplicații mobile sau la altitudine mare.

3. Aplicații cheie în funcție de industrie

3.1 Senzor de presiune absolută pentru aplicații cu altimetru

The senzor de presiune absolută for altimeter applications este unul dintre cele mai solicitante cazuri de utilizare din punct de vedere tehnic. Altimetrele aeronavelor se bazează pe modelul ISA (International Standard Atmosphere), care definește o relație previzibilă presiune-altitudine: presiunea scade cu aproximativ 1,2 hPa la 10 m de creștere în altitudine la nivelul mării.

Pentru avionica certificată, senzorii trebuie să îndeplinească standardele de mediu DO-160G și nivelurile de asigurare software RTCA/DO-178C. Specificațiile cheie includ:

• Interval de presiune: 10–110 kPa (acoperind altitudini de la -500 m la ~30.000 m)
• Rezoluție: <1 Pa (echivalent cu o rezoluție la altitudine de ~8 cm)
• Compensarea temperaturii: -55°C până la 85°C
• Rezistență la șocuri și vibrații conform MIL-STD-810

Dronele și UAV-urile de calitate pentru consumatori folosesc senzori barometrici MEMS cu costuri mai mici (de exemplu, rezoluție de 24 de biți, interfață I²C) care ating în continuare o precizie de altitudine <±1 m în condiții calme, suficient pentru controlul automat al zborului și funcțiile de întoarcere la domiciliu.

3.2 Senzor de presiune absolută pentru sisteme HVAC

In senzor de presiune absolută for HVAC systems , rolul principal este monitorizarea presiunii agentului frigorific în circuitele compresoarelor, în plenul de alimentare și retur al unității de tratare a aerului (AHU) și în sistemele de automatizare a clădirilor (BAS). Spre deosebire de monitorizarea presiunii diferențiale a filtrului (care folosește senzori diferențiali), managementul circuitului de agent frigorific necesită presiune absolută pentru a calcula cu precizie supraîncălzirea și subrăcirea agentului frigorific folosind diagrame presiune-entalpie (P-H).

3.3 Dispozitive medicale

De grad medical senzori de presiune absolută sunt încorporate în ventilatoare, aparate de anestezie, pompe de perfuzie, dispozitive de monitorizare a tensiunii arteriale și echipamente de dializă. Cerințele de reglementare (IEC 60601-1, ISO 80601) impun biocompatibilitatea pentru materialele în contact cu fluidele, compatibilitatea electromagnetică (EMC) și trasabilitatea riguroasă a calibrării.

Caracteristicile cheie ale senzorului medical:

• Precizie: ±0,1% FS sau mai bună, cu calibrare trasabilă NIST
• Deriva pe termen lung: <±0,05% FS/an
• Compatibilitate cu medii: soluție salină, oxigen, amestecuri de gaze anestezice
• Ieșire: digitală (I²C/SPI) cu compensare de temperatură integrată, preferată pentru arhitecturile încorporate moderne

3.4 Sisteme auto

Aplicatii auto ale senzori de presiune absolută includ senzori de presiune absolută în colector (MAP), sisteme de monitorizare a presiunii în pneuri (TPMS, deși acestea sunt de obicei manometrice), presiunea de supraalimentare a turbocompresorului și presiunea vaporilor din rezervorul de combustibil. Senzorii MAP sunt critici pentru calcularea injecției de combustibil și a timpului de aprindere a unității de control al motorului (ECU). Ele trebuie să supraviețuiască calificării AEC-Q100 de gradul 1 (de la -40°C la 125°C), vibrațiilor ridicate și expunerii la vapori de combustibil.

• Interval de funcționare: 10–400 kPa absolut (acoperă vidul inactiv prin creșterea maximă)
• Ieșire: analog ratiometric (0,5–4,5 V) sau protocol digital SENT
• Timp de răspuns: <1 ms pentru evenimente dinamice ale motorului

3.5 Senzor de presiune absolută ieftin pentru proiecte Arduino

Creșterea hardware-ului open-source a creat o cerere puternică pentru a senzor de presiune absolută la preț redus Arduino -solutie compatibila. Acești senzori – de obicei dispozitive barometrice MEMS cu ieșire I²C sau SPI – permit stații meteo, înregistratoare de altitudine, navigație în interior și proiecte de drone la costuri minime.

Senzorii barometrici absoluti MEMS populari utilizați în ecosistemele Arduino oferă:

• Interval de presiune: 300–1100 hPa (acoperă altitudini de la -500 m până la ~9.000 m)
• Interfață: I²C (mod rapid 400 kHz) sau SPI
• Rezoluție: ADC pe 24 de biți, rezoluție <0,18 Pa în modul de rezoluție ultra-înaltă
• Tensiune de alimentare: 1,8–5 V (compatibil cu logica de 3,3 V)
• Pachet: LGA-8, QFN sau modul breakout pentru prototipare
• Consum de curent: <1 µA în modul de repaus (critic pentru nodurile IoT alimentate cu baterie)

4. Cum să alegeți senzorul de presiune absolută potrivit

4.1 Specificații cheie de evaluat

Selectarea corectă senzor de presiune absolută necesită o evaluare sistematică pe mai multe dimensiuni ale specificației. Inginerii ar trebui să evite supraspecificarea (care generează costuri) și subspecificarea (care provoacă defecțiuni în câmp).

4.2 Criterii de selecție pentru Arduino și sistemele încorporate

Pentru a senzor de presiune absolută la preț redus Arduino sau aplicația de microcontroler încorporat, prioritatea se schimbă către compatibilitatea interfeței, consumul de energie și factorul de formă. Luați în considerare:

• Nivelurile tensiunii de interfață : Asigurați-vă că nivelurile logice I²C/SPI se potrivesc cu MCU-ul dumneavoastră (3,3 V sau 5 V). Mulți senzori MEMS sunt nativi de 3,3 V; utilizați schimbătoare de nivel dacă vă conectați la 5 V Arduino Uno.
• Suport bibliotecă : Disponibilitatea confirmată a bibliotecii Arduino reduce drastic timpul de dezvoltare.
• Senzor de temperatură pe cip : Majoritatea senzorilor barometrici MEMS includ un senzor de temperatură integrat pentru compensare și monitorizare cu două funcții.
• Rata de eșantionare : Pentru stațiile meteo, 1 Hz este suficient. Pentru menținerea altitudinii în UAV, este nevoie de 25–100 Hz.
• Moduri de repaus și de așteptare : Esențial pentru aplicațiile alimentate cu baterii care vizează ani de funcționare pe celule monedă sau pachete LiPo mici.

4.3 Compensații între preț și performanță

Costul unui senzor de presiune absolută cântare cu precizie, certificări, compatibilitate cu mediile și ambalare. Înțelegerea acestor compromisuri ajută echipele de achiziții și arhitecții de sistem să echilibreze bugetul cu cerințele de inginerie.

5. Despre MemsTech — Partenerul dvs. de încredere pentru senzorii de presiune MEMS

5.1 Fondată în Wuxi, construită pentru inovație

Fondată în 2011 și situată în Wuxi National Hi-Tech District – centrul Chinei pentru inovarea IoT – MemsTech este o întreprindere specializată în cercetare și dezvoltare, producție și vânzare de senzori de presiune MEMS. Districtul național de înaltă tehnologie Wuxi s-a impus ca unul dintre cele mai importante ecosisteme din Asia pentru producția de semiconductori și MEMS, oferind MemsTech acces la resurse avansate de fabricație, parteneriate de cercetare și infrastructură a lanțului de aprovizionare esențială pentru producția de senzori de înaltă calitate și volum mare.

5.2 Produse și industrii deservite

MemsTech's senzor de presiune absolută Linia de produse acoperă o gamă largă de intervale de presiune, tipuri de ieșire și opțiuni de ambalare concepute pentru a servi clienților B2B din:

• medical : Senzori proiectați pentru echipamente respiratorii, sisteme de perfuzie și instrumente de diagnosticare - conformă cu cerințele de management al calității ISO 13485.
• Automobile : Senzorii de presiune MEMS care îndeplinesc calificarea AEC-Q100 de gradul 1 pentru monitorizarea presiunii în galerie, a vaporilor de combustibil și a sistemului de frânare.
• Electronice de larg consum : Senzori MEMS compacti, de putere redusă, pentru smartphone-uri, dispozitive inteligente de acasă, dispozitive portabile și noduri IoT.

5.3 De ce echipele de achiziții și partenerii de vânzare cu ridicata aleg MemsTech

• Capacitate profesională de cercetare și dezvoltare : Designul intern MEMS și ingineria proceselor permit soluții personalizate pentru clienții OEM și ODM.
• Managementul stiintific al productiei : Liniile de producție controlate ISO cu control statistic al procesului (SPC) asigură randament și calitate consistente la scară.
• Ambalare și testare riguroasă : Fiecare senzor este supus unei calibrări complete și testări funcționale înainte de expediere, cu screening opțional 100% HTOL (Durata de funcționare la temperatură înaltă) disponibilă.
• Prețuri competitive : Integrarea verticală și eficiența producției în volum permite MemsTech să livreze soluții de detectare de înaltă performanță, rentabile, care reduc costul total al BOM al sistemului fără a compromite fiabilitatea.

6. Întrebări frecvente (FAQ)

Î1: Care este diferența fundamentală dintre un senzor de presiune absolută și un senzor de presiune manometrică?

An senzor de presiune absolută măsoară presiunea în raport cu un vid perfect (0 Pa). Un senzor de presiune manometrică măsoară presiunea în raport cu presiunea atmosferică locală, care variază în funcție de altitudine și vreme. Ca urmare, an senzor de presiune absolută vs gauge pressure sensor Comparația arată că senzorii absoluti oferă o măsurare stabilă, independentă de locație, în timp ce senzorii de măsurare sunt mai adecvați atunci când cantitatea de interes de inginerie este presiunea peste sau sub mediul ambiant - cum ar fi umflarea anvelopelor sau presurizarea rezervorului în raport cu atmosfera.

Î2: Cum funcționează un senzor de presiune absolută într-o aplicație de altimetru?

Într-un senzor de presiune absolută for altimeter applications , senzorul măsoară presiunea barometrică reală a atmosferei la altitudinea actuală a aeronavei sau a UAV. Folosind modelul International Standard Atmosphere (ISA) – unde presiunea scade cu aproximativ 1,2 hPa la 10 m de altitudine la altitudini joase – sistemul convertește valorile presiunii în valori de altitudine. Referința de vid sigilată din interiorul senzorului asigură că această măsurătoare nu este afectată de presurizarea cabinei sau de vremea locală, oferind un semnal de altitudine stabil și repetabil pentru sistemele de control al zborului.

Î3: Se poate folosi un senzor de presiune absolută la preț redus cu Arduino pentru măsurarea altitudinii DIY?

Da. A senzor de presiune absolută la preț redus Arduino -dispozitivul MEMS compatibil - de obicei un senzor barometric I²C pe 24 de biți - poate atinge o rezoluție de altitudine mai bună de 0,5 m în aer nemișcat. Arduino citește datele brute de presiune prin I²C, aplică formula hipsometrică (sau o aproximare ISA simplificată) și emite altitudinea în metri. Pentru cele mai bune rezultate, efectuați o calibrare locală a presiunii la nivelul solului înainte de fiecare sesiune, deoarece presiunea absolută la nivelul mării variază zilnic cu ±2–3 hPa din cauza vremii, ceea ce se traduce printr-o eroare de altitudine de ±17–25 m fără corecție.

Î4: Ce specificații sunt cele mai importante atunci când alegeți un senzor de presiune absolută pentru sistemele HVAC?

For senzor de presiune absolută for HVAC systems aplicații, cele mai critice specificații sunt: (1) intervalul de presiune — trebuie să acopere întreaga presiune de funcționare a agentului frigorific, inclusiv tranzitorii; (2) compatibilitate media —materialele umede trebuie să fie compatibile cu agenți frigorifici precum R-410A, R-32 sau R-134a; (3) banda de eroare totală (TEB) pe întregul interval de temperatură de funcționare; (4) interfata de iesire — bucla de curent 4–20 mA este preferată pentru cabluri lungi în sistemele de clădiri; și (5) protectie la intrare — IP67 minim pentru mediile din încăperea echipamentelor expuse la umiditate și agenți de curățare.

Î5: Cum își menține un senzor de presiune absolută precizia pe durata de viață?

Stabilitate pe termen lung într-un senzor de presiune absolută depinde de integritatea camerei de referință în vid sigilate, de rezistența la fluaj a materialului diafragmei și de calitatea algoritmului de compensare ASIC. Senzorii MEMS de înaltă calitate realizează o stabilitate pe termen lung de ±0,1% FS pe an sau mai bine. Pentru a menține acuratețea certificată, senzorii trebuie recalibrați periodic - de obicei la fiecare 1-3 ani, în funcție de cerințele de reglementare ale aplicației. În aplicațiile critice (medicale, aerospațiale), producătorii ar trebui să furnizeze certificate de calibrare trasabile NIST și date publicate de caracterizare a derivei.

Referințe

• Fraden, J. (2016). Manual de senzori moderni: fizică, design și aplicații (ed. a 5-a). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Comisia Electrotehnică Internațională. (2005). IEC 60770-1: Transmițătoare pentru utilizare în sistemele de control al proceselor industriale – Partea 1: Metode de evaluare a performanței . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). Raport de piață MEMS și senzori . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Condiții de mediu și proceduri de testare pentru echipamentele aeropurtate . RTCA, Inc.
• National Instruments. (2022). Noțiuni fundamentale ale senzorului de presiune: tipuri de senzori și ghid de selecție . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Fișă tehnică a senzorului de presiune BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Organizația Internațională pentru Standardizare. (2016). ISO 13485:2016 – Dispozitive medicale – Sisteme de management al calității . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Calificarea testului de stres bazat pe mecanismul de defecțiune pentru circuite integrate . Consiliul pentru Electronică Auto.
