Cum afectează compensarea temperaturii acuratețea unui senzor de presiune DIP/SIP pachet cu priză directă?

În sistemele de măsurare și control de precizie, acuratețea este stşiardul definitoriu al performanței unui senzor. Printre diferiții factori care influențează precizia măsurării, compensarea temperaturii joacă un rol crucial – în special în aplicațiile expuse la condiții de mediu dinamice. A pachet cu priză directă senzor de presiune DIP/SIP este utilizat pe scară largă în automatizările industriale, echipamente medicale, sisteme auto și dispozitive inteligente pentru casă, unde mediul de operare se confruntă adesea cu fluctuații semnificative de temperatură.

Fondată în 2011 și situată în Districtul național de înaltă tehnologie Wuxi , Wuxi Mems Tech Co., Ltd. a devenit o întreprindere specializată în Cercetare și dezvoltare, producție și vânzare de senzori de presiune MEMS . Expertiza companiei in compensarea temperaturii tehnologia asigură performanțe consistente și fiabile într-o gamă largă de temperaturi. Cu aplicații care se extind de la sisteme hidraulice până la dispozitive de monitorizare medicală, senzorii de presiune DIP/SIP ale companiei demonstrează modul în care managementul termic adecvat îmbunătățește în mod direct acuratețea senzorului și stabilitatea pe termen lung.

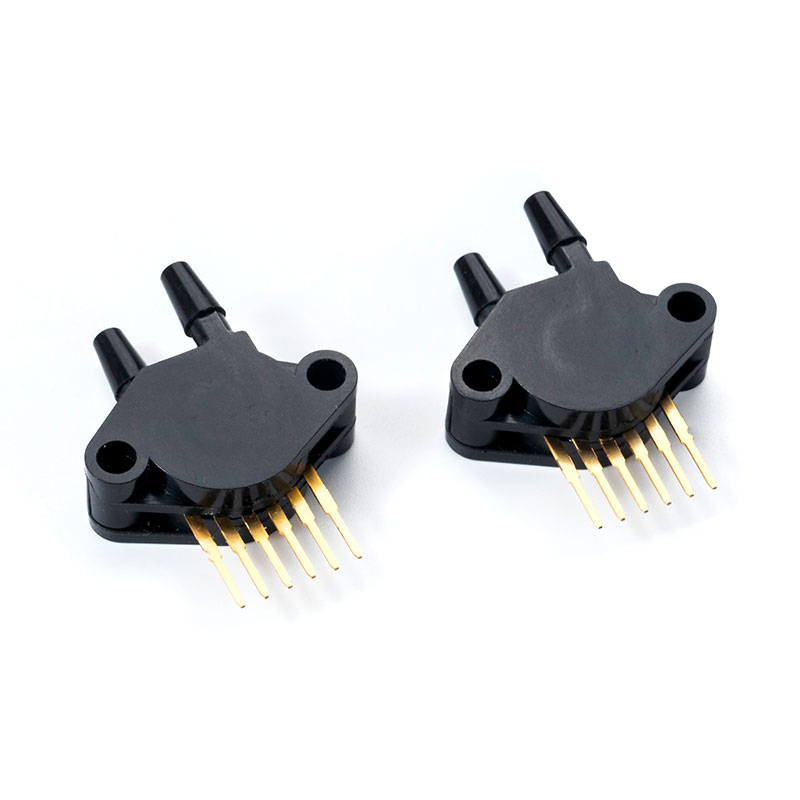

Înțelegerea structurii unui senzor de presiune DIP/SIP pachet direct cu priză

Principiile de ambalare DIP și SIP

A pachet cu priză directă senzor de presiune DIP/SIP își derivă numele din metoda de încapsulare și conectare. The pachet dual in-line (DIP) dispune de două rânduri de știfturi care se extind perpendicular de pe ambele părți ale pachetului, permițând senzorului să fie introdus direct în orificiile plăcii de circuit și lipit în siguranță. Acest design oferă stabilitate mecanică puternică şi fiabilitate excelentă a contactului electric , făcându-l potrivit pentru sistemele de control industrial și echipamentele de testare care necesită manipulare frecventă sau expunere la vibrații.

În contrast, cel pachet unic în linie (SIP) folosește un singur rând de știfturi aliniați vertical pe o parte. În timp ce oferă o comoditate similară de inserare, oferă încapsularea SIP eficiență mai bună a spațiului , care este ideal pentru aplicații cu suprafață limitată a plăcii, dar cu înălțime moderată. În ambele forme de ambalare, designul prizei directe asigură instalare ușoară, conectivitate stabilă , și depanare eficientă , simplificând integrarea în arhitecturile de sistem existente.

Cum afectează temperatura acuratețea senzorului de presiune

Senzorii de presiune se bazează pe conversia solicitărilor mecanice într-un semnal electric. Într-o pachet cu priză directă senzor de presiune DIP/SIP , elementul de detectare – de obicei un cip piezoresistiv bazat pe MEMS – răspunde la presiunea aplicată modificându-și rezistența. Această modificare este apoi tradusă într-o tensiune de ieșire sau semnal digital.

Cu toate acestea, variatii de temperatura poate distorsiona aceste caracteristici electrice în mai multe moduri:

1. Expansiunea și contracția materialului – Variațiile de temperatură modifică dimensiunile fizice ale diafragmei și substratului senzorului, modificând ușor distribuția deformarii și ducând la deplasări de ieșire.
2. Derivarea rezistenței – Elementele rezistive din structurile MEMS prezintă modificări ale rezistenței dependente de temperatură, introducând erori de compensare în semnalul de ieșire.
3. Deplasarea punctului zero și a intervalului – Acestea sunt printre cele mai comune surse de inexactitate; ieșirea zero și valorile de ieșire la scară maximă ale senzorului se modifică pe măsură ce temperatura se modifică.
4. Nepotrivirea stresului termic – Diferitele materiale utilizate în ambalare, lipire și siliciu au coeficienți variați de dilatare termică. Acumularea neuniformă a tensiunii poate afecta liniaritatea și stabilitatea pe termen lung a senzorului.

Fara eficienta compensarea temperaturii , chiar și un senzor de presiune MEMS de înaltă calitate poate afișa vizibil deriva de temperatura , compromițându-i precizia și repetabilitatea.

Principiul compensării temperaturii

Compensarea temperaturii se referă la procesul de corectare a ieșirii unui senzor pentru a minimiza influența fluctuațiilor de temperatură asupra preciziei măsurării. În pachet cu priză directă senzor de presiune DIP/SIP , aceasta implică atât strategii hardware, cât și software.

Compensare hardware

Compensarea temperaturii bazată pe hardware utilizează circuite suplimentare sau materiale cu coeficienți de temperatură contracarați pentru a stabiliza ieșirea. Rezistoarele de precizie, termistorii sau rețelele specializate de echilibrare a podurilor pot regla calea semnalului în mod dinamic.

Compensarea software-ului

Tehnicile bazate pe software folosesc microcontrolere sau algoritmi de calibrare pentru a corecta datele pe baza citirilor de temperatură colectate în timpul funcționării. Prin modelare matematică și corecție în timp real, aceste sisteme liniarizează eficient ieșirea senzorului pe întregul interval de temperatură.

La Wuxi Mems Tech Co., Ltd. , toate produsele sunt supuse calibrare la zero/la scară completă , deriva de temperatura testing , și evaluarea stabilității pe termen lung înainte de expediere. Acest lucru asigură fiecare pachet cu priză directă senzor de presiune DIP/SIP menține performanța precisă chiar și în condițiile termice în schimbare rapidă.

Compensarea temperaturii și proces de calibrare

The compensarea temperaturii procesul implică mai multe etape concepute pentru a stabili un comportament stabil de ieșire pe întregul interval de temperatură.

1. Caracterizare

Senzorii sunt testați mai întâi în condiții controlate pentru a înregistra modul în care ieșirile lor variază la mai multe temperaturi. Punctele de date sunt colectate de la temperaturi sub zero până la temperaturi ridicate pentru a construi un profil de eroare.

2. Modelare

Pe baza acestor date, inginerii dezvoltă modele de compensare care descriu relația dintre temperatură și deviația de ieșire.

3. Implementare

Aceste modele sunt implementate fie prin circuite analogice (de exemplu, rețele de echilibrare rezistive), fie prin control digital (de exemplu, compensare bazată pe microcontrolere).

4. Verificare

Fiecare pachet cu priză directă senzor de presiune DIP/SIP este reevaluată după compensare pentru a confirma că rezultatul rămâne în limitele de precizie specificate, de obicei ±1,5% VFSS pentru seria stşiard și până la ±1,0% pentru versiuni de înaltă precizie.

Impactul compensării temperaturii asupra preciziei senzorului

Compensarea temperaturii îmbunătățește semnificativ acuratețea, stabilitatea și durata de viață a unui pachet cu priză directă senzor de presiune DIP/SIP . Efectele pot fi rezumate în următorul tabel:

Prin acest proces, senzorii compensați oferă măsurători stabile și precise esențiale automatizări industriale , monitorizare medicala , și sisteme de control auto .

Compensarea temperaturii în aplicații industriale

În automatizarea industrială, utilajele funcționează adesea în condiții termice fluctuante din cauza consumului mare de energie și a expunerii mediului. Sisteme precum pompe hidraulice, compresoare de aer și echipamente pneumatice necesită senzori care pot întreține citiri precise ale presiunii în ciuda variaţiilor de temperatură.

A pachet cu priză directă senzor de presiune DIP/SIP cu compensare de temperatură pe toată gama asigură semnale de ieșire stabile , permițând bucle de control precise și reducând timpul de nefuncționare cauzat de recalibrarea senzorului. Wuxi Mems Tech Co., Ltd. integrează design anti-interferență şi deriva de temperatura correction în cadrul senzorilor săi de calitate industrială, susținând monitorizarea consecventă în medii dure.

Rezultatul este îmbunătățit fiabilitatea sistemului , frecvență redusă de întreținere și eficiență optimizată a procesului - factori cheie în automatizarea modernă a producției.

Compensarea temperaturii în dispozitivele medicale

Controlul temperaturii este critic în sistemele medicale, unde chiar și inexactitățile minore ale senzorului pot afecta siguranța pacientului. Dispozitive precum ventilatoare, pompe de perfuzie și monitoare de tensiune arterială depind de detectarea stabilă a presiunii în intervale largi de mediu.

Compensat pachet cu priză directă senzor de presiune DIP/SIPs oferi performanță cu deriva scăzută , asigurând că citirile rămân exacte în timpul funcționării pe termen lung. Senzorii proiectați de Wuxi Mems Tech Co., Ltd. oferta răspuns rapid, dimensiune compactă și repetabilitate ridicată , permițând integrarea în circuite medicale complexe.

Pentru inginerii de dispozitive medicale, senzorii compensați cu temperatură simplifică calibrarea sistemului şi maintain accuracy even under variable room or body temperatures, ensuring reliable diagnostic and therapeutic outcomes.

Compensarea temperaturii în medii auto

Sistemele auto sunt expuse la unele dintre cele mai extreme condiții de funcționare, de la ierni înghețate până la căldura din compartimentul motorului care depășește 100°C. În acest mediu, pachet cu priză directă senzor de presiune DIP/SIPs joacă roluri vitale în controlul combustibilului , sisteme de frânare , și monitorizarea emisiilor .

Compensarea eficientă a temperaturii asigură că senzorii oferă citiri consistente în ciuda acestor fluctuații. Wuxi Mems Tech Co., Ltd. ofertas automotive-grade MEMS pressure sensors that maintain ±1,0% accuracy din -40°C până la 150°C , asigurând precizie pe toată gama de funcționare a vehiculului.

O astfel de stabilitate contribuie la eficienta mai buna a combustibilului , siguranță îmbunătățită , și durata de viata extinsa a motorului , evidențiind rolul indispensabil al compensării termice în electronica auto modernă.

Compensarea temperaturii în electronicele de larg consum

Pe măsură ce produsele de larg consum evoluează către miniaturizare și conectivitate inteligentă, pachet cu priză directă senzor de presiune DIP/SIPs sunt din ce în ce mai integrate în sisteme compacte precum toalete inteligente, purificatoare de apă, aspiratoare robotizate și purificatoare de aer .

Aceste dispozitive necesită un răspuns rapid la presiune și o precizie constantă în diferite condiții de temperatură casnică. Senzori cu compensarea temperaturii întregului proces permite controlul precis al debitului de aer sau de apă, contribuind la ambele eficienta energetica şi experiență îmbunătățită a utilizatorului .

Prin sprijinirea interfețelor analogice și digitale precum Comunicare I²C , senzorii se integrează cu ușurință în diverse arhitecturi de produse, oferind flexibilitate pentru producători de case inteligente cu scopul de a optimiza funcționalitatea și costul.

Controlul producției și asigurarea calității

La Wuxi Mems Tech Co., Ltd. , precizia fiecăruia pachet cu priză directă senzor de presiune DIP/SIP se mentine printr-o linie de producție standardizată cu capabilități interne complete, inclusiv ambalarea, lipirea, calibrarea temperaturii și testarea întregului proces .

Fiecare produs este supus calibrare la zero/la scară completă şi evaluarea stabilității pe termen lung , asigurând coerența între loturile de producție. Unitatea de producție de 2.000 m² permite producție în volum menținând totodată stricte Conformitatea calității ISO şi Standardele RoHS .

Această disciplină riguroasă de producție asigură că senzorii compensați cu temperatură nu numai că obțin o precizie inițială superioară, ci și păstrează stabilitatea pe o durată de viață extinsă.

De ce compensarea temperaturii definește calitatea senzorului

Precizia a pachet cu priză directă senzor de presiune DIP/SIP este inseparabilă de capacitatea sa de a gestiona eficient variațiile de temperatură. Compensarea asigură:

• Ieșire constantă a semnalului într-o gamă largă de condiţii de mediu.
• Durată de viață operațională extinsă datorită stresului termic redus.
• Fiabilitate îmbunătățită a produsului în industriile solicitante.
• Costuri reduse de recalibrare şi system downtime.

În cele din urmă, compensarea temperaturii transformă senzorul dintr-o componentă într-un instrument de măsurare de precizie , capabil să suporte aplicații critice în care chiar și mici abateri ar putea compromite performanța.

Concluzie

Compensarea temperaturii este piatra de temelie a performanței senzorului de presiune. Într-o pachet cu priză directă senzor de presiune DIP/SIP , asigură că precizia mecanică este egalată cu stabilitatea termică, permițând date exacte, repetabile și fiabile în diverse condiții de operare.

Abordarea adoptată de Wuxi Mems Tech Co., Ltd. — de la proiectarea MEMS avansată și calibrarea amănunțită până la testarea riguroasă și controlul procesului — demonstrează dedicarea companiei pentru obținerea unei acuratețe consecvente în toate aplicațiile. Fie în automatizări industriale, dispozitive medicale, sisteme auto sau electronice inteligente de consum, acești senzori compensați mențin stabilitatea acolo unde precizia contează cel mai mult.

Prin integrare compensare completă a temperaturii în fiecare etapă de producție, pachet cu priză directă senzor de presiune DIP/SIP oferă performanțe de măsurare de încredere, satisfacând cerințele tot mai mari ale sistemelor inteligente moderne și asigurând un echilibru între precizie, durabilitate și adaptabilitate .
